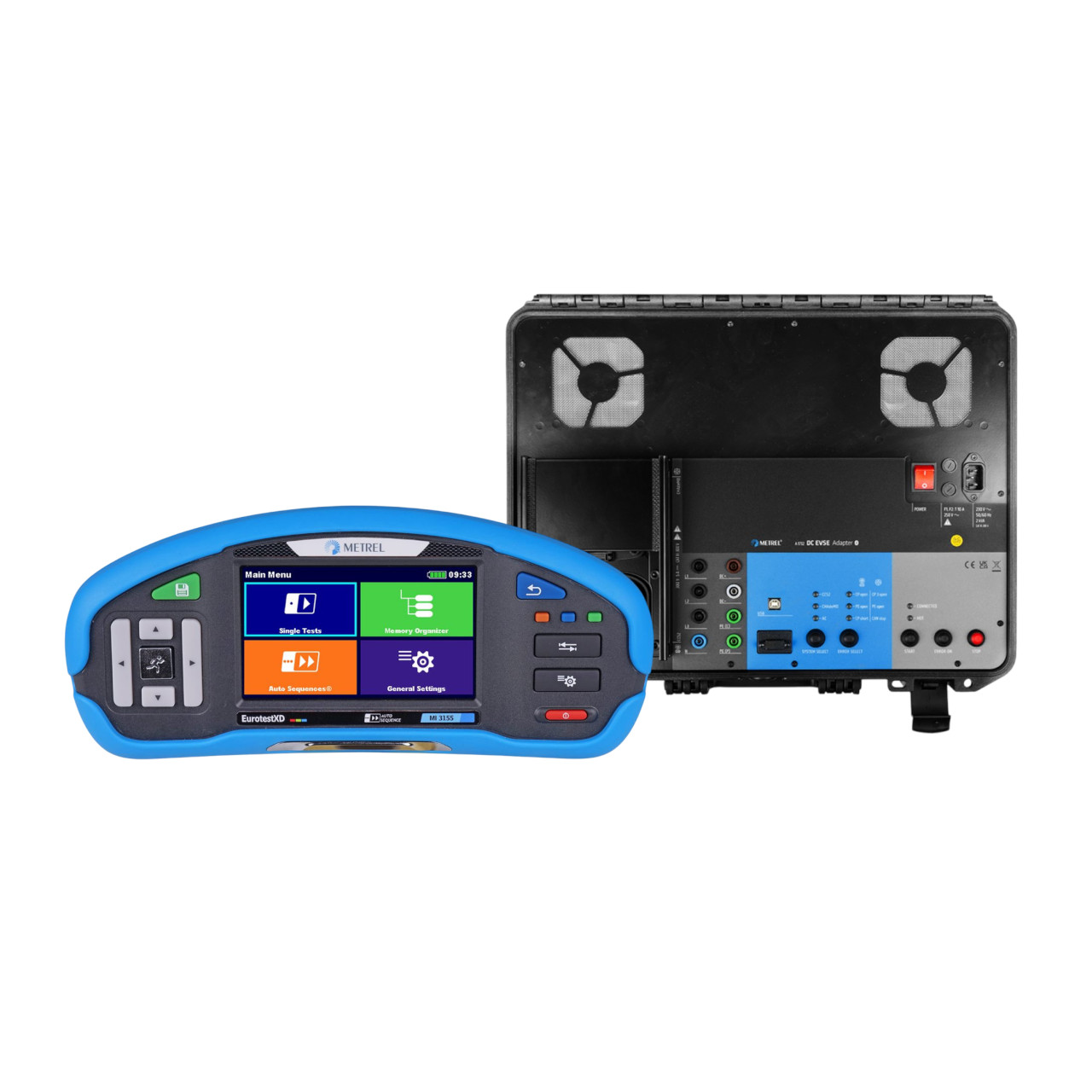

Metrel MI 3155 EurotestXD und A1732 DC EVSE Adapter – Prüfset für Installationen und LadeeinrichtungenDas Set bestehend aus dem Metrel MI 3155IND EurotestXD und dem A1732 DC EVSE Adapter bietet eine umfassende Lösung zur Prüfung elektrischer Anlagen und Ladeinfrastrukturen für Elektrofahrzeuge (AC und DC). Es kombiniert modernste Prüfstandards mit spezifischen Funktionen für die Elektromobilität.Metrel MI 3155IND  EurotestXDDas MI 3155IND EurotestXD ist ein vielseitiges Installationsprüfgerät, das speziell für Industrieanwendungen entwickelt wurde.Wichtige Merkmale: Ergonomisches Design: Ein intuitiver, farbiger Touchscreen erleichtert die Bedienung. Programmierbare AUTO-Sequenzen: Passen Sie Prüfprotokolle individuell an. Erweiterte Prüfstandards: Unterstützt Prüfungen nach VDE 701/702, einschließlich Isolationsprüfung bis zu 1000 V DC. Zusätzliche Funktionen: Entladezeitmessung Impedanzmessung Asymmetrische Isolationsüberwachung mit einstellbarem Fehlerwiderstand Sicht- und Funktionsprüfungen direkt im Gerät dokumentierbar Das Gerät bietet eine präzise und effiziente Möglichkeit, sowohl Installationsprüfungen als auch spezialisierte Prüfungen durchzuführen.A1732 DC EVSE AdapterDer A1732 DC EVSE Adapter wurde speziell für die Prüfung von DC- und AC-Ladestationen (Mode-4 und Mode-3-Konfigurationen) entwickelt.Funktionen und Spezifikationen:Kompatible Steckertypen: CCS2, CHAdeMO und Typ-2-AC-Stecker.Kommunikationsprotokolle: Unterstützt ISO 15118, DIN 70121, CHAdeMO und AC-EN 61851-1.Fehlersimulationen:CCS2: CP offen, PE offen, CP kurzgeschlossenCHAdeMO: CP3 offen, PE offen, CAN-StoppSimulierter EV-Akku: Arbeitet mit 300 V und 5 A.Messmöglichkeiten: Spannungen, Ströme, und Schutzleiterprüfungen (Vierleiter-Messung).Bluetooth-Verbindung: Nahtlose Integration mit dem MI 3155 für eine automatisierte Prüfablaufsteuerung.Zusammenspiel der GeräteDie Kombination aus MI 3155 EurotestXD und A1732 DC EVSE Adapter ermöglicht: Vollständige Inbetriebnahme- und Sicherheitsprüfungen von Ladeeinrichtungen insbesondere DC-Ladestationen. Live-Messung und Analyse von Ladeprotokollen, Spannungen und Strömen. Dokumentation und Auswertung mit der PC-Software Metrel ES Manager.Dieses Set eignet sich ideal für Fachkräfte, die sowohl Installationsprüfungen als auch die Prüfung von Ladeinfrastrukturen durchführen möchten. Es bietet alle notwendigen Funktionen, um den wachsenden Anforderungen in der Elektromobilität gerecht zu werden.

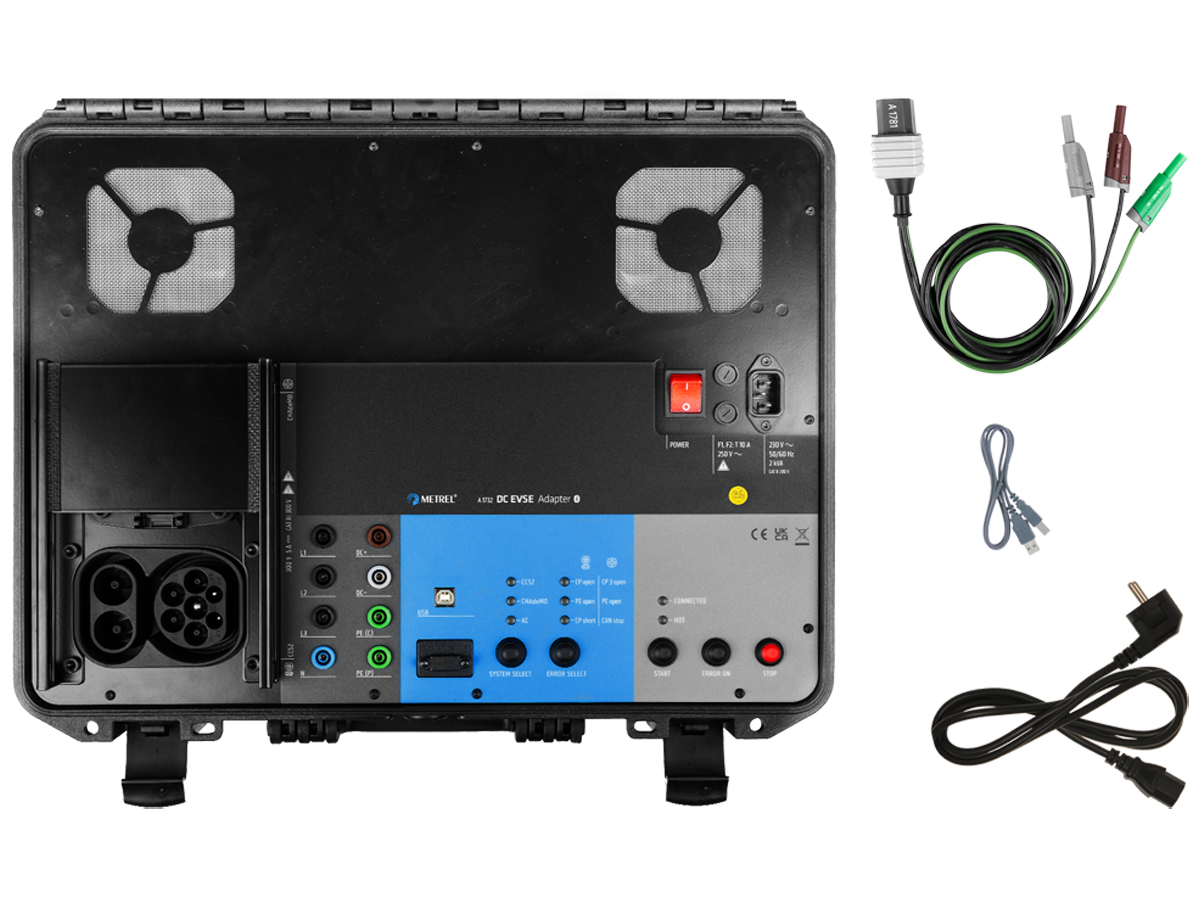

Der A 1732 DC EVSE Adapter ist ein spezialisiertes Prüfgerät, das für die elektrische Sicherheits- und Funktionsprüfung von Ladeeinrichtungen für Elektrofahrzeuge in sowohl Mode-4- (DC EVSE) als auch Mode-3-Konfigurationen (AC EVSE) ausgelegt ist. Er unterstützt eine Vielzahl von Steckertypen, darunter CCS2-, CHAdeMO- sowie Typ-2-AC-Stecker, und bietet dadurch eine hohe Vielseitigkeit. In Verbindung mit dem MI 3155 ermöglicht der A 1732-Adapter die Initiierung von Kommunikationsprotokollen wie ISO 15118, DIN 70121, CHAdeMO sowie Low-Level-PWM. Darüber hinaus kann er Fehlerzustände an den Control Pilot- (CP-) Signalleitungen und den Schutzleiter- (PE-) Verbindungen simulieren, um die Reaktion der EVSE zu prüfen.Wird er zusammen mit dem MI 3155 EurotestXD-Installationsprüfgerät verwendet, lassen sich mit dem A 1732 DC EVSE Adapter zudem das Ladeprotokoll aufzeichnen, die erforderlichen Messungen durchführen und die erforderlichen Tests für die Inbetriebnahme und die regelmäßige Sicherheitsprüfung von Ladeeinrichtungen vornehmen.MessfunktionenUnterstützung für CCS2-, CHAdeMO- und AC-EVSE;Funktionsprüfprotokoll für die Messung von Spannungen und Strömen an den Anschlüssen;Fehlersimulation bei CCS2 und Typ 2 für CP offen, PE offen und CP kurzgeschlossen;Fehlersimulation bei CHAdeMO für CP3 offen, PE offen und CAN-Stopp;Bananenmesspunkte für DC-, AC- und PE-Klemmen;Doppelte PE-Prüfklemmen (PE(C) und PE(P)) für eine echte 4-Leiter-Rlow-Messung;Bluetooth-Kommunikation mit dem MI 3155 EurotestXD;Überspannungskategorie CAT III / 300 V;Unterstützung von CCS ISO 15118-1 oder DIN 70121 Kommunikation;Unterstützung von CHAdeMO-Version 0.9.1 und höher;Unterstützung von AC-EN 61851-1 Kommunikation;Simulierter EV-Akku mit 300 V und 5 A.Wichtige MerkmaleKommunikation mit dem A 1732 DC EVSE-Adapter über BluetoothVordefiniertes Prüfprotokoll für DC-EVSE in der SpeicherstrukturAlle Messungen können auf dem MI 3155 EurotestXD gestartet und angezeigt werdenPräzise Vierleiter-Messungen mit 200 mA MessstromIsolationswiderstandsmessung mit Gleichspannung bis zu 2500 VFunktionstest mit Live-Ansicht des Ladeprotokolls sowie der Spannungen und Ströme an den PrüfklemmenFernfehlerauslösung und ReaktionszeitmessungDC-ImpedanzmessungEntladezeitmessungAsymmetrischer IMD-Test mit einstellbarem Fehlerwiderstand zwischen 20 kΩ und 640 kΩ in 5 kΩ-SchrittenProgrammierbare AUTO SEQUENCES* zur individuellen Anpassung des PrüfprotokollsPC-Software Metrel ES Manager zur Vor- und Nachbereitung von Messungen: Vorbereitung der Prüfstruktur, Herunterladen der Ergebnisse, Baumansicht, Tabellenansicht, grafische Darstellung sowie Speichern und Drucken von Berichten

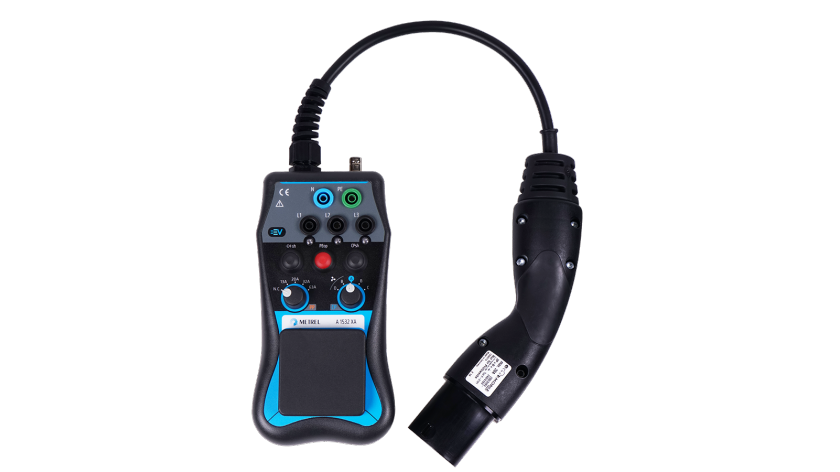

Der Adapter A 1532 EVSE XA eignet sich für elektrische Sicherheits- und Funktionsprüfungen von EVSEs gemeinsam mit den unterstützten METREL-Anlagenprüfgeräten. Er ist für das Testen von Mode-3-EV-Versorgungsgeräten mit einem Typ-2-Stecker ausgelegt. Die XA-Version unterstützt dreiphasige Lasttests mit bis zu 13 A sowie verschiedene Fehlertypen, darunter „PE offen“. Mithilfe der Metrel AutoSequencen®, welche in den neueren Multifunktionstestern vordefiniert sind, kann die komplette EVSE-Ladestation (Schritt für Schritt) per Knopfdruck sowohl elektrisch als auch funktionell getestet werden. Mit MESM kann ein professioneller stationsbasierter Bericht erstellt werden.

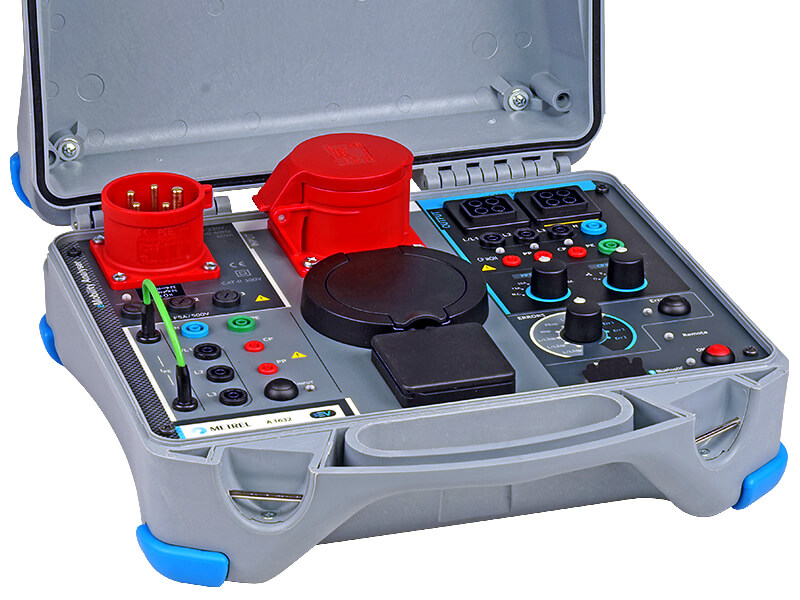

Der A1632 eMobility Analyser ist ein Diagnoseadapter für die Überprüfung von Ladestationen (EVSE) und dessen Zubehörs. Er arbeitet mit den Metrel Installationstestern zusammen und unterstützt die Überprüfung der elektrischen Sicherheit sowie der Funktionsprüfung. Typ 1/Typ 2 Ladesäulen, Mode 2 (ICCB) / Mode 3 Ladekabel (EV) und die Überwachung der Kommunikation während der Ladung können überprüft werden. In dem Metrel ES Manager erfolgt nach dem speichern der Ergebnisse die Berichtserstellung.
