Photovoltaik-Installationstester PV 125 für die Prüfung netzgekoppelter PV-Systeme bis 1500 VPV-Module der neusten Generation verwenden PV-Zelltechnologien mit höheren Wirkungsgraden und einer höheren effektiven Kapazität. Aufgrund der zusätzlichen Kapazität können diese PV-Module im Kurzschlussfall Einschaltstrome erzeugen, die weit über den spezifizierten Kurzschlussströmen (Isc) liegen.VorteileNormgerechte Prüfung gemäß DIN EN 62446-1 (VDE 0126-23-1) und DIN EN 62446-2 (VDE 0126-23-2) mit Prüfverfahren Kategorie 1Leistungsstark - 1500 V (Uo/c), 25 A (ls/c) und RISO-MessungEinfach - AUTO-Prüfabläufe und manuelle MessungenSchnell - Prüfung in wenigen SekundenLeistungsmerkmaleInterner Messwertspeicher für 1000 Automessungen organisiert über Objekt (10), Wechselrichter (10) und Strang (20)Datenaustausch und Firmware-Updates mit allen gängigen Betriebssystemen (Windows, Mac, Android und iOS)Intuitives Farbdisplay, Navigations- und farbige FunktionstastenBluetooth und LoRa-FunkschnittstelleOTA-Update (Over-the-air Update)Manuelle Messungen zur Fehlersuche und DiagnostikLeistungsstarker Li-Ionen-Akkupack mit Ladeschale
Gebrauchtgerät zum Abverkauf.Generalüberholt und geprüft.Solange der Vorrat reicht.Benning PV 1-1+ Photovoltaik-InstallationstesterPrüfung gemäß DIN EN 62446 (VDE 0126-23)einfach – Bedienung über Tastenschnell – Prüfung in wenigen Sekundensicher – gefahrlose Messverbindung selbst bei Energielieferung der PV-AnlageVor der Inbetriebnahme und bei Wiederholungsprüfungen muss eine Photovoltaikanlage gemäß VDE 0126-23 geprüft und dokumentiert werden. Ferner sind auch nach Reinigungs- und Wartungsarbeiten elektrische Messungen sinnvoll, um weiterhin eine optimale und möglichst verlustarme Funktion der Photovoltaikanlage zu garantieren.Die Prüfung umfasst die Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter zwischen PV-Generator und Haupterdungsklemme, Messung der Leerlaufspannung und des Kurzschlussstromes im PV-Strang sowie des Isolationswiderstandes zwischen den aktiven DC-Leitern (+ / -) des PV-Generators und Erde. Der BENNING PV 1-1+ verwendet berührungsgeschützte Messleitungen mit standardisierten Steckverbindern zum direkten Anschluss an PV-Module oder Stränge. Der automatische Prüfablauf warnt vor falscher DC-Polarität und übernimmt alle notwendigen Beschaltungen für die sichere Messung.Diese Prüfungen können einfach und schnell sowie zuverlässig und sicher mit dem Photovoltaik-Installationstester BENNING PV 1-1+ durchgeführt werden. Dieses Gerät wird dem Solarteur, Photovoltaik-Sachverständigen sowie Service-, Reinigungs- und Wartungsteams empfohlen.Leistungsmerkmale:verständliche und eindeutige Anzeige aller Messergebnissegefahrlose Messverbindung selbst bei Energielieferung der PV-Anlageautomatischer Prüfablauf (Leerlaufspannung 1000 V DC, Kurzschlussstrom 15 A DC, Isolationswiderstand)automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei FalschpolungNullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussenMesswertspeicher für 200 Displayanzeigen für (automatischen) Strang-Strang-Vergleich inkl. Warnung bei einer Abweichung von 5 % der Leerlaufspannung und des KurzschlussstromesUSB-Schnittstelle und Download-Software zur Prüfprotokollerstellung in MS Excel®ISO-Messergebnis mit gut / schlecht-Anzeigeintegrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und ZeitstempelFunkanbindung „WirelessSunLink“ an Einstrahlungs- und Temperaturmessgerät BENNING SUN 2direkter Anschluss an alle PV-Module mit MC4- oder „Sunclix“-Steckverbindereinfache Handhabung für netzunabhängige und mobile PrüfungenLC-Display mit Hintergrundbeleuchtungautomatische Abschaltung nach 60 Sekundendie Prüfung kann sich auf PV-Module oder die komplette PV-Anlage beziehenMessfunktion:Schutzleiterwiderstandsmessung mit 200 mA PrüfstromLeerlaufspannungsmessung der Solarmodule / PV-Stränge bis 1000 VDCsichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC über eine interne BeschaltungIsolationswiderstandsmessung zwischen den aktiven DC-Leitern (+ / -) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V)Funktionstest durch Strommessung bis 40 A AC / DC (optional Stromzangenadapter Benning CC 3, Art.-Nr. 044038)Anzeige und Speicherung der solaren Einstrahlung (W / m2) und der PV-Modul- / Umgebungstemperatur (optional Benning SUN 2, Art.-Nr. 050420)Deutliche Symbolik – einfache BedienungVier Schritte zur einfachen und sicheren PV-Prüfung:trennen Sie das PV-Modul vom Wechselrichterverbinden Sie das PV-Modul über standardisierte Steckverbinder mit dem BENNING PV 1-1+drücken Sie die AUTO-Taste und verfolgen Sie die Messungen auf dem LCD-Displaydrücken Sie die STORE-Taste, um die komplette Displayanzeige zu speichern
Benning PV 1-1+ Photovoltaik-InstallationstesterPrüfung gemäß DIN EN 62446 (VDE 0126-23)einfach – Bedienung über Tastenschnell – Prüfung in wenigen Sekundensicher – gefahrlose Messverbindung selbst bei Energielieferung der PV-AnlageVor der Inbetriebnahme und bei Wiederholungsprüfungen muss eine Photovoltaikanlage gemäß VDE 0126-23 geprüft und dokumentiert werden. Ferner sind auch nach Reinigungs- und Wartungsarbeiten elektrische Messungen sinnvoll, um weiterhin eine optimale und möglichst verlustarme Funktion der Photovoltaikanlage zu garantieren.Die Prüfung umfasst die Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter zwischen PV-Generator und Haupterdungsklemme, Messung der Leerlaufspannung und des Kurzschlussstromes im PV-Strang sowie des Isolationswiderstandes zwischen den aktiven DC-Leitern (+ / -) des PV-Generators und Erde. Der BENNING PV 1-1+ verwendet berührungsgeschützte Messleitungen mit standardisierten Steckverbindern zum direkten Anschluss an PV-Module oder Stränge. Der automatische Prüfablauf warnt vor falscher DC-Polarität und übernimmt alle notwendigen Beschaltungen für die sichere Messung.Diese Prüfungen können einfach und schnell sowie zuverlässig und sicher mit dem Photovoltaik-Installationstester BENNING PV 1-1+ durchgeführt werden. Dieses Gerät wird dem Solarteur, Photovoltaik-Sachverständigen sowie Service-, Reinigungs- und Wartungsteams empfohlen.Leistungsmerkmale:verständliche und eindeutige Anzeige aller Messergebnissegefahrlose Messverbindung selbst bei Energielieferung der PV-Anlageautomatischer Prüfablauf (Leerlaufspannung 1000 V DC, Kurzschlussstrom 15 A DC, Isolationswiderstand)automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei FalschpolungNullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussenMesswertspeicher für 200 Displayanzeigen für (automatischen) Strang-Strang-Vergleich inkl. Warnung bei einer Abweichung von 5 % der Leerlaufspannung und des KurzschlussstromesUSB-Schnittstelle und Download-Software zur Prüfprotokollerstellung in MS Excel®ISO-Messergebnis mit gut / schlecht-Anzeigeintegrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und ZeitstempelFunkanbindung „WirelessSunLink“ an Einstrahlungs- und Temperaturmessgerät BENNING SUN 2direkter Anschluss an alle PV-Module mit MC4- oder „Sunclix“-Steckverbindereinfache Handhabung für netzunabhängige und mobile PrüfungenLC-Display mit Hintergrundbeleuchtungautomatische Abschaltung nach 60 Sekundendie Prüfung kann sich auf PV-Module oder die komplette PV-Anlage beziehenMessfunktion:Schutzleiterwiderstandsmessung mit 200 mA PrüfstromLeerlaufspannungsmessung der Solarmodule / PV-Stränge bis 1000 VDCsichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC über eine interne BeschaltungIsolationswiderstandsmessung zwischen den aktiven DC-Leitern (+ / -) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V)Funktionstest durch Strommessung bis 40 A AC / DC (optional Stromzangenadapter Benning CC 3, Art.-Nr. 044038)Anzeige und Speicherung der solaren Einstrahlung (W / m2) und der PV-Modul- / Umgebungstemperatur (optional Benning SUN 2, Art.-Nr. 050420)Deutliche Symbolik – einfache BedienungVier Schritte zur einfachen und sicheren PV-Prüfung:trennen Sie das PV-Modul vom Wechselrichterverbinden Sie das PV-Modul über standardisierte Steckverbinder mit dem BENNING PV 1-1+drücken Sie die AUTO-Taste und verfolgen Sie die Messungen auf dem LCD-Displaydrücken Sie die STORE-Taste, um die komplette Displayanzeige zu speichern

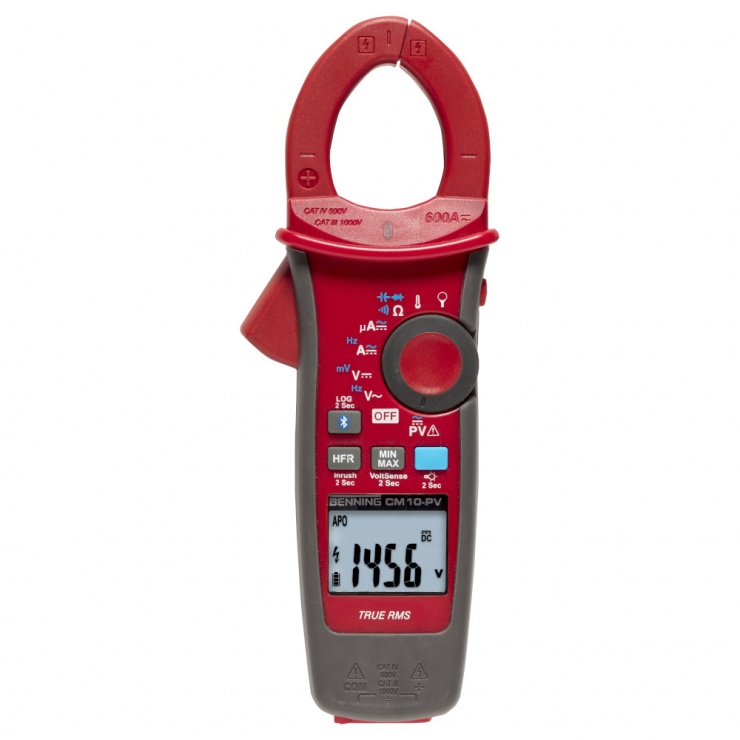

Das Benning CM 10-PV ist ein TRMS Stromzangen-Multimeter speziell für die Anforderungen für Messungen an Photovoltaikanlagen, Heizungs-, Lüftungs- und Klimatechnik. Es ist aber auch für Anwendungen in Service und Industrie geeignet.Nicht-lineare Lasten die z.B. durch Motorantriebe mit regelbarer Drehzahl, Frequenzumrichter oder Netzteile für Bürogeräte und LED-Leuchten entstehen, erzeugen eine Blindleistung im Netz. Das führt dazu, dass Multimeter und Stromzangen mit dem mittelwertbildenen Messfahren (RMS) die Messwerte weniger genau anzeigen.In vielen Fällen und besonders in industrieller Umgebung ist der Einsatz moderner Echteffektivwert TRUE RMS Messinstrumente notwendig. Das TRUE RMS Messverfahren zeigt den tatsächlichen, effektiven Wert eines Wechselstroms korrekt an – unabhängig ob die Signalform des Stromes sinusförmig oder verzerrt ist.Spannungsmessung bis 1500 V AC/2000 V DC über Messadapter TA PVMikroampere- und Temperaturmessbereich für Heizungs-, Lüftungs- und KlimatechnikPräzise durch Echt-Effektivwertmessverfahren TRUE RMSDatenlogger-, Speicherfunktion und Bluetooth® Low Energy 4.0-SchnittstelleApp BENNING MM-CM Link zum Download, Speichern und Teilen von Messwerten via Smartphone/TabletINRUSH-Funktion zur Messung von Einschaltströmen (Motoren etc.)Tiefpassfilter (HFR-Hochfrequenzunterdrückung) für Messungen an getakteten MotorantriebenMesseingang für flexiblen Stromwandler BENNING CFlex 1 bis 3000 A AC (Option)Voltsensor zur berührungslosen Phasen- und Kabelbruchprüfung (rote LED)Messwert- (HOLD) und Minimal-/Maximalwertspeicher (MIN/MAX)LED-MessstellenbeleuchtungMesskategorie CAT IV 600 V, CAT III 1000 VGriffiges und bruchfestes SoftGrip-GehäuseIndustrielle Umgebungen verlangen TRUE RMS - Messinstrumente

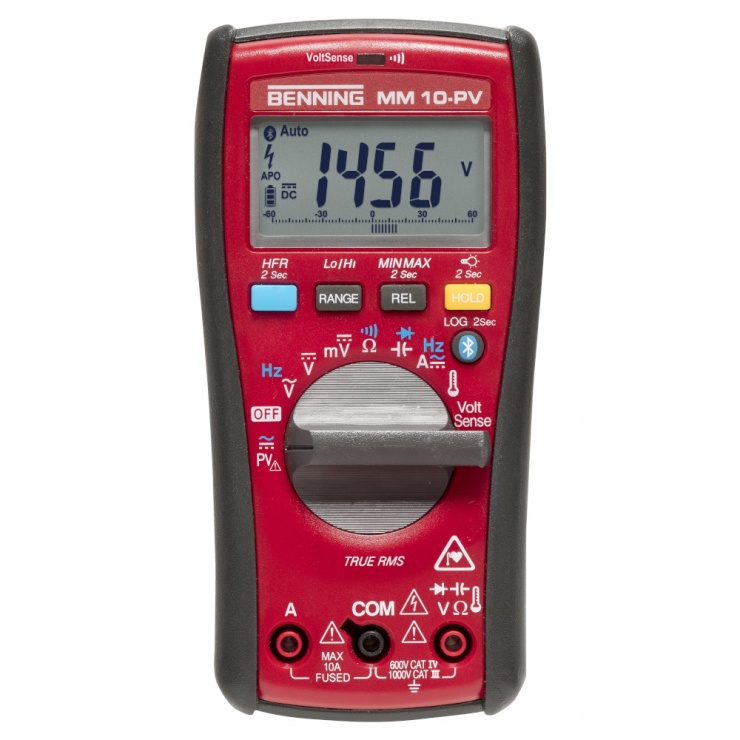

Das Benning MM 10-PV TRMS Handmultimeter kann universell für Messungen an Photovoltaikanlagen und alle Anwendungen mit hohen Spannungen bis 1500 V AC/2000 V DC // 10 A Strommessbereich eingesetzt werden. Das LC-Display mit Bagraphanzeige zur Messtrendermittlung zeigt alle Messungen deutlich und übersichtlich an.In vielen Fällen und besonders in industrieller Umgebung ist der Einsatz moderner Echteffektivwert TRUE RMS Messinstrumente notwendig. Das TRUE RMS Messverfahren zeigt den tatsächlichen, effektiven Wert eines Wechselstroms korrekt an – unabhängig ob die Signalform des Stromes sinusförmig oder verzerrt ist.Produktmerkmale:Spannungsmessung bis 1500 V AC/2000 V DC über Messadapter TA PVPräzise durch Echt-Effektivwertmessverfahren TRUE RMSDatenlogger-, Speicherfunktion und Bluetooth® Low Energy 4.0-SchnittstelleApp BENNING MM-CM Link zum Download, Speichern und Teilen von Messwerten via Smartphone/TabletTiefpassfilter (HFR-Hochfrequenzunterdrückung) für Messungen an getakteten MotorantriebenVoltsensor zur berührungslosen Phasen- und Kabelbruchprüfung (rote LED)Messwert- (HOLD) und Minimal-/Maximalwertspeicher (MIN/MAX)Messkategorie CAT IV 600 V, CAT III 1000 VIndustrielle Umgebungen verlangen TRUE RMS – Messinstrumente

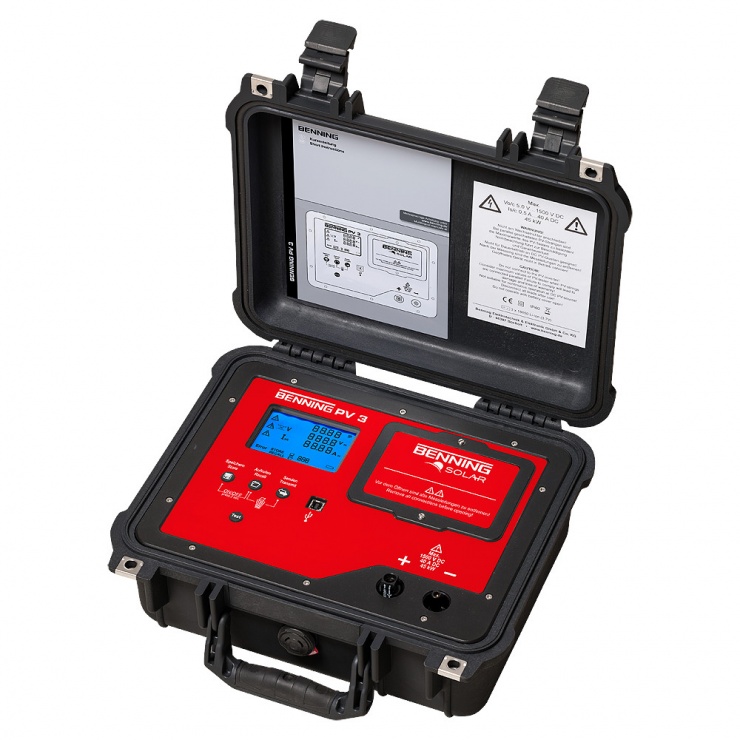

Photovoltaik-Tester: Prüfung von Solarparks, Kraftwerken und Großanlagen mit 1500 V TechnologieIm Rahmen der Inbetriebnahme- und Wiederholungsprüfung von netzgekoppelten Photovoltaik-Systemen gemäß VDE 0126-23 (DIN EN 62446), können Polaritätsprüfungen, Leerlaufspannungs- und Kurzschlussstrommessungen von parallelgeschalteten PV-Strängen sicher und effizient bis 1500V/ 40A durchgeführt, gespeichert und dokumentiert werden.Bei Funkanbindung zum optionalen BENNING SUN 2 (Art.-Nr. 050420) werden die vorhandenen Bestrahlungsbedingungen (W/m2) und die PV-Modul- sowie die Umgebungstemperatur (°C) mit jedem Prüfvorgang automatisch mit gespeichert.Leerlaufspannungsmessung von PV-Modulen/PV-Strängen und PV-Feldern bis 1500VLeistungsstarke Kurzschlussstrommessung von parallelgeschalteten PV-Strängen bis 40AFunkanbindung zum Einstrahlungs- und Temperaturmessgerät BENNING SUN 2Messwertspeicher für 999 PV-Strang-PrüfungenLeistungsmerkmale:Automatischer Prüfablauf (+/-, Vo/c, Is/c, W/m2, °C) mit VerpolungsschutzLeistungsstarke Kurzschlussstrommessung, bis zu 4 x größere Reserve als übliche PV-Tester mit 10A BegrenzungReduzierte Prüfzeiten und Demontageaufwand, da PV-Stränge nicht mehr einzeln separiert und nacheinander geprüft werden müssenVerringert das Ausfallrisiko durch Überlastung bei Prüfungen von PV-Strängen unbekannter LeistungIntegrierter Messwertspeicher für 999 PV-Stränge/PV-FelderEchtzeituhr mit Datum- und Zeitstempel pro MessungUSB-Schnittstelle und Downloadsoftware (CSV-Format)Großes Grafikdisplay mit HintergrundbeleuchtungOptimaler Transport- und Aufbewahrungsschutz (IP 64)Messfunktionen:Polaritätsprüfung des PV-Generators/der PV-VerkabelungLeerlaufspannungsmessung für moderne 1500V DC SystemeKurzschlussstrommessung an PV-Strängen bis 40A DCSolare Einstrahlung (W/m2) und PV-Modul-/Umgebungstemperatur (°C) über BENNING SUN 2 (Option)

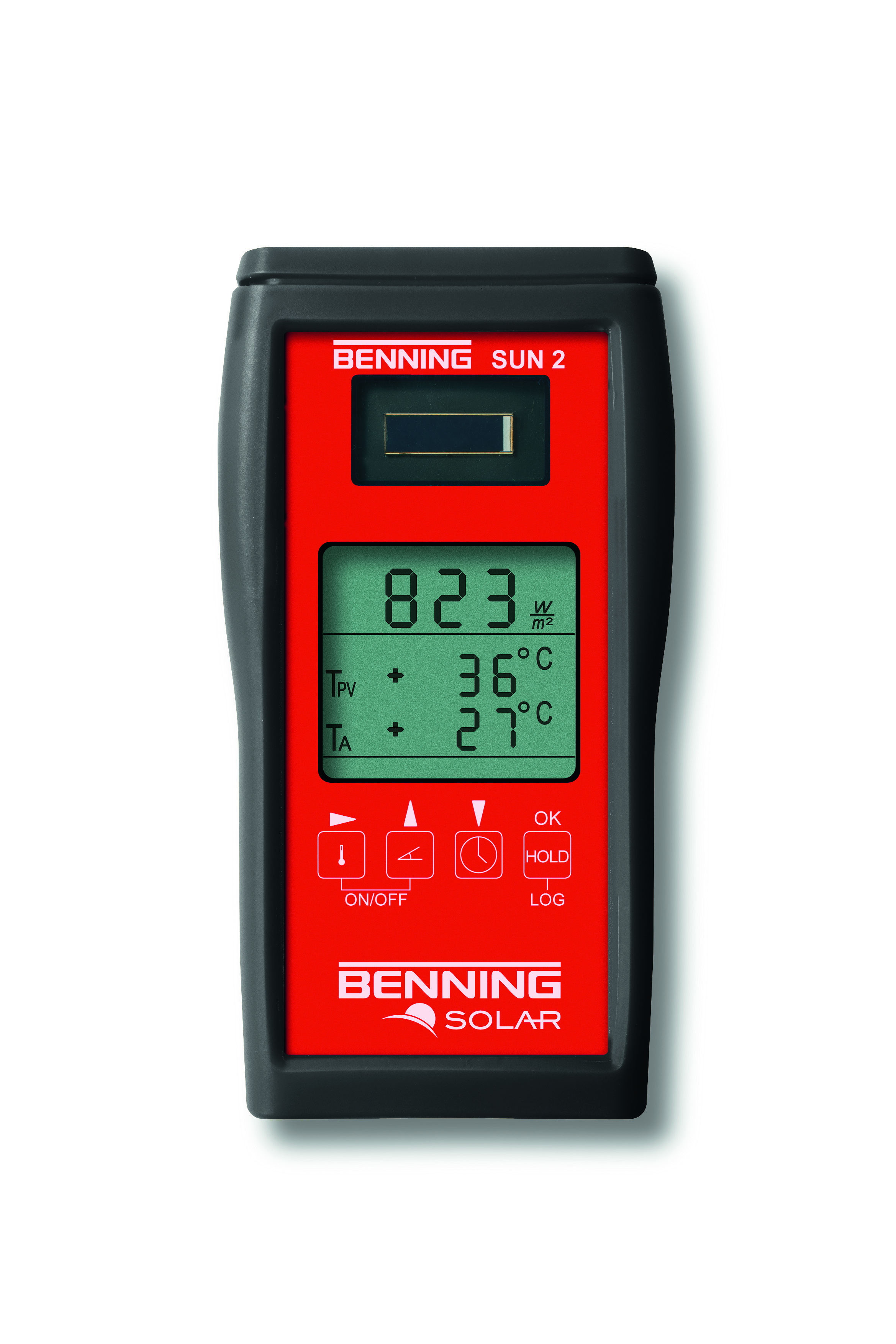

Anwendung:Ideal zur Planung, Inbetriebnahme- und Wiederholungsprüfung von netzgekoppelten PV-Systemen gemäß VDE 0126-23 sowie zur Prüfung von thermischen SolaranlagenMessfunktionen: Solare Einstrahlungsmessung in W/m² oder BTU/h/ft² 2-Kanal-Temperatursensor zur Messung der Modul- und Umgebungstemperatur Digitaler Kompass zur Bestimmung der Himmelsrichtung Neigungswinkelmesser zur Bestimmung der Dach-/Modulneigung Leistungsmerkmale: Universelles 4-in-1 Messgerät für alle Prüfungs- und Wartungsarbeiten sowie zur Wirtschaftlichkeitskontrolle von PV-Systemen und thermischen Solaranlagen Kalibrierte Photovoltaik-Referenzzelle zur präzisen Messung der solaren Einstrahlung (Bestrahlungsstärke) Genaue und reproduzierbare Temperaturmessung über Präzisionssensoren Datenlogger-Funktion mit einstellbarer Abtastrate (1 Min. bis 60 Min.) zur Speicherung von 5.000 Datensätzen, bestehend aus Bestrahlungsstärke, Modul-/Umgebungstemperatur und Datum-/Zeitstempel Integrierte Echtzeituhr Funkverbindung (WirelessSunLink, ca. 30m Reichweite im Freigelände) zu PV-Installationstester BENNING PV 1-1+ (05042101) USB-Schnittstelle und Download-Software zur Prüfprotokollerstellung in MS Excel® HOLD-Funktion zur Displayspeicherung Automatische Abschaltung nach 2 Minuten Stromsparender Bereitschaftsmodus im Datenloggerbetrieb Handliche und robuste Gehäuseausführung

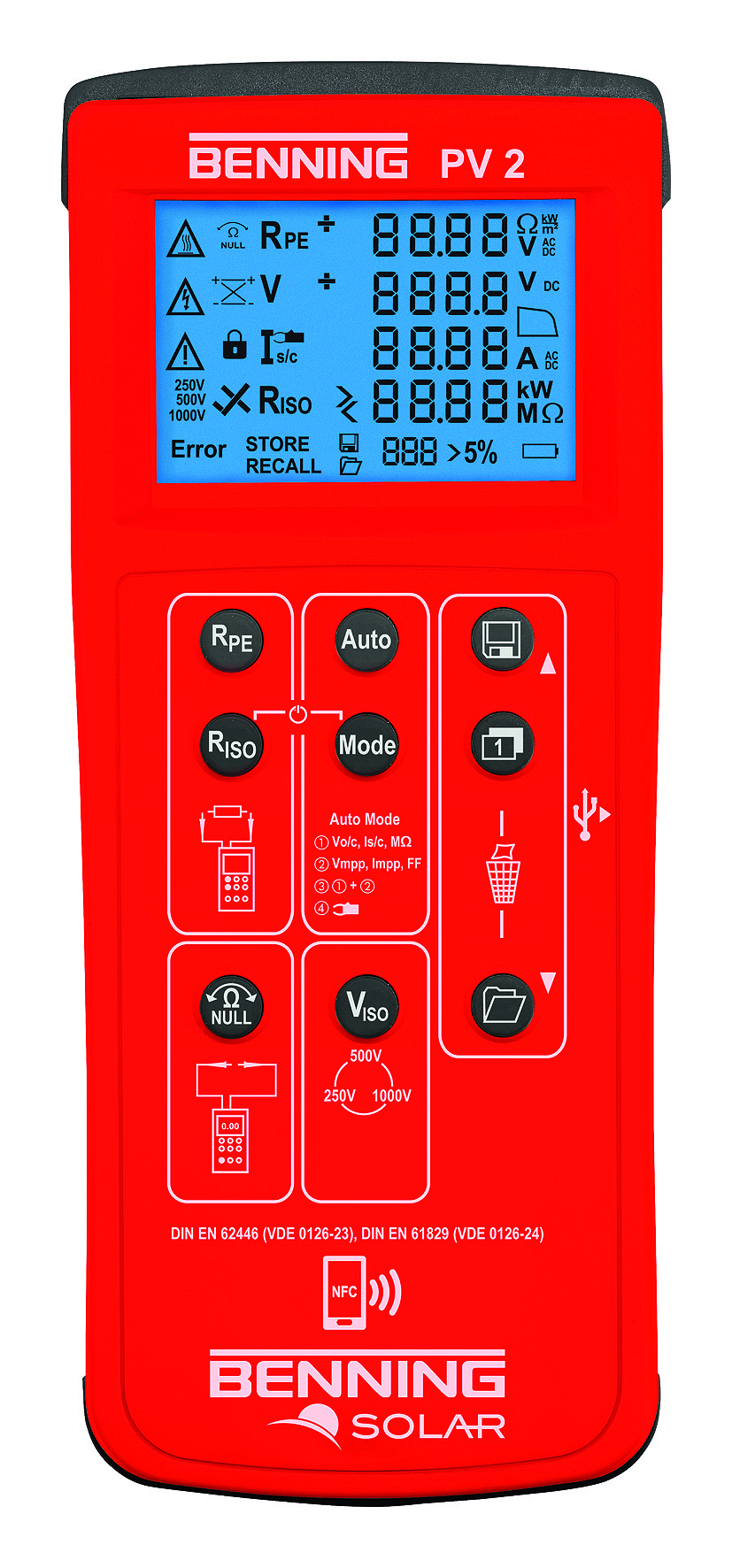

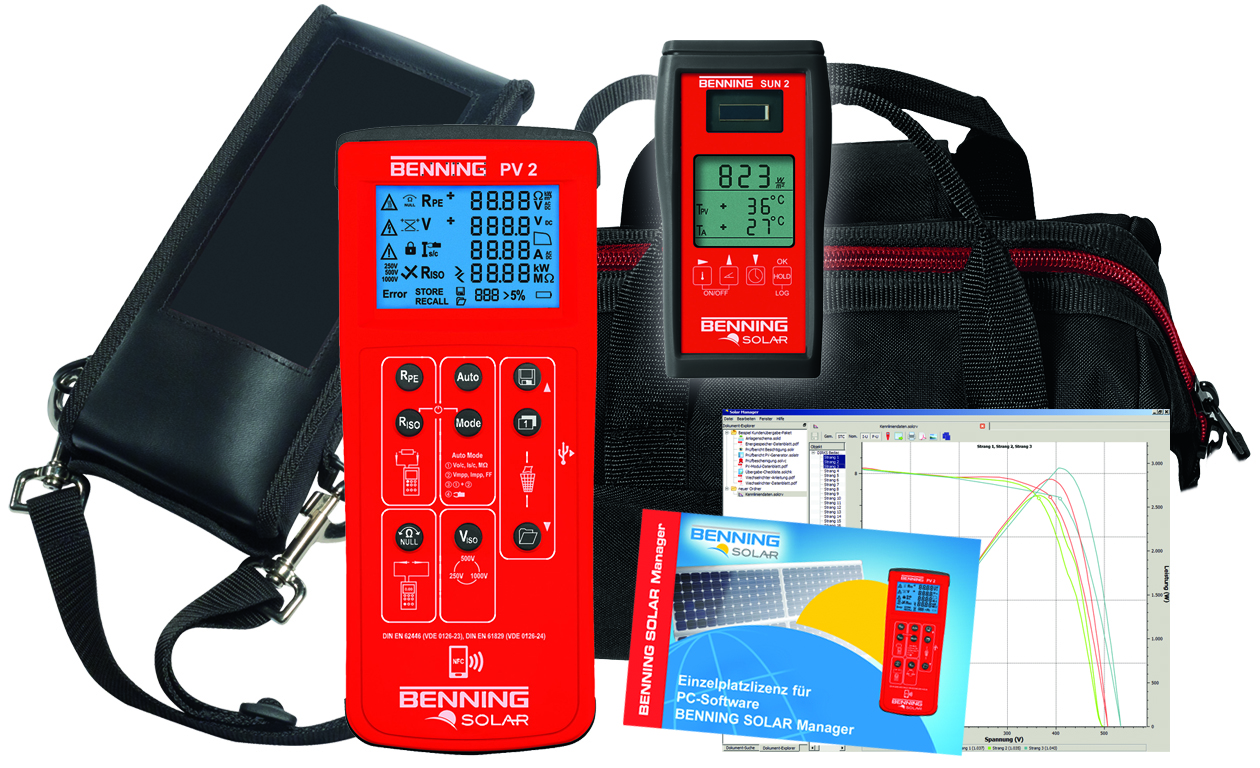

PV-Installationstester und Kennlinienmessgerät BENNING PV 2Prüfung gemäß DIN EN 62446 (VDE 0126-23) und DIN EN 61829 (VDE 0126-24)einfach – Bedienung über Tasten mit AUTO-Prüfablaufschnell – Prüfung in wenigen Sekundensicher – Kontaktierung über PV-SteckverbinderVor der Inbetriebnahme und bei Wiederholungsprüfungen muss eine Photovoltaikanlage gemäß DIN EN 62446 (VDE 0126-23) sicherheitstechnisch geprüft und dokumentiert werden. Ferner sind auch nach Reinigungs- und Wartungsarbeiten elektrische Messungen sinnvoll, um weiterhin eine optimale und möglichst verlustarme Funktion der Photovoltaikanlage zu garantieren.Die Prüfung umfasst die Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter zwischen PV-Generator und Haupterdungsklemme, Messung der Leerlaufspannung und des Kurzschlussstromes im PV-Strang sowie des Isolationswiderstandes zwischen den aktiven DC-Leitern (+ / -) des PV-Generators und Erde. Der BENNING PV 2 verwendet berührungsgeschützte Messleitungen mit standardisierten Steckverbindern zum direkten Anschluss an PV-Module oder Stränge. Der automatische Prüfablauf warnt vor falscher DC-Polarität und übernimmt alle notwendigen Beschaltungen für die sichere Messung.Das Messen der Strom-Spannungs-Kennlinie am Einsatzort gemäß DIN EN 62446 (VDE 0126-23) ist ein praktisches Verfahren zur Leistungsbeurteilung von Photovoltaikanlagen. Die gemessenen I-U-Kennlinien werden über Auswertetools, wie der PC-Software BENNING SOLAR Manager und der Android APP BENNING PV Link, auf STC-Bedingung (Standard Test Conditions) umgerechnet, und können über eine integrierte PV-Moduldatenbank mit den nominalen PV-Moduldaten des Herstellers verglichen werden. Abweichungen und Leistungsminderungen werden eindeutig erkannt und können entsprechend dokumentiert werden. Weiterhin gibt der Verlauf einer I-U-Kennlinie hilfreiche Aufschlüsse über den Zustand einer PV-Anlage und weist auf mögliche Fehler hin.All diese Prüfungen können einfach und schnell sowie zuverlässig und sicher mit dem Photovoltaik-Installationstester und Kennlinienmessgerät BENNING PV 2 durchgeführt werden. Dieses Gerät wird dem Solarteur, Photovoltaik-Sachverständigen sowie Service-, Reinigungs- und Wartungsteams empfohlen.Messfunktion:Schutzleiterwiderstandsmessung mit 200 mA PrüfstromLeerlaufspannungsmessung (Uo/c) der Solarmodule / PV-Stränge bis 1000 V DCsichere und für den Anwender gefahrlose Kurzschlussstrommessung (Is/c) bis 15 A DC über eine interne BeschaltungIsolationswiderstandsmessung zwischen den kurzgeschlossenen aktiven DC-Leitern (+/-) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V)Separate zweipolige Isolationswiderstandsmessung über 4 mm Messleitung bis 300 MOhmMessung der Strom-Spannungs-Kennlinie (I-U) und Leistungskennlinie (P-U)Anzeige von Spannung (Umpp), Strom (Impp) am Maximum Power Point (mpp) sowie Füllfaktor (FF)Funktionstest durch Strommessung bis 40 A AC / DC (optional Stromzangenadapter BENNING CC 3, Art.-Nr. 044038)Anzeige und Speicherung der solaren Einstrahlung (W / m2) und der PV-Modul- / Umgebungstemperatur (optional BENNING SUN 2, Art.-Nr. 050420)Leistungsmerkmale:verständliche und eindeutige Anzeige aller Messergebnissegefahrlose Messverbindung selbst bei Energielieferung der PV-Anlageautomatische Prüfablaufe zur Kennlinienmessung mit oder ohne RISO-PrüfungAnzeige von Uo/c, Umpp, Is/c, Impp, Füllfaktor (FF) und RISO mit gut/ schlecht AnzeigeIsolationsmessung mit 250 V, 500 V und 1000 V Prüfspannungseparate Isolationswiderstandsmessung über 4 mm Messleitungen zur Prüfung für PV-Kabel, etc.automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei FalschpolungNullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussenMesswertspeicher für 999 Displayanzeigen (PV-Stränge)USB-Schnittstelle und Downloadsoftware BENNING SOLAR Datalogger für den Messwertdownload im CSV-Formatintegrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und ZeitstempelFunkanbindung „WirelessSunLink“ an Einstrahlungs- und Temperaturmessgerät BENNING SUN 2direkter Anschluss an alle PV-Module mit MC4- oder „Sunclix“-Steckverbindereinfache Handhabung für netzunabhängige und mobile PrüfungenLC-Display mit Hintergrundbeleuchtungautomatische Abschaltung (individuell einstellbar von 1 bis 10 Minuten)die Prüfung kann sich auf PV-Module, PV-Stränge oder die komplette PV-Anlage beziehenoptionale PC-Software BENNING SOLAR Manager (Art.Nr. 050423) zur Prüfberichtserstellung und Kennliniendokumentationkostenlose App BENNING PV Link (Android-Gerät mit NFC erforderlich)
