Die Energie- und Netzstöranalysatoren der HDPQ Plus-Serie setzt Maßstäbe in der Analyse und Überwachung der Netzqualität. Mit modernster Technologie, benutzerfreundlichem Design und umfassenden Funktionen bieten die Geräte zuverlässige Einblicke in elektrische Systeme und helfen, Netzqualitätsprobleme schnell zu erkennen und effizient zu analysieren. Ob Spannungsabfälle, Überspannungen, Harmonische oder Transienten – die HDPQ Plus Geräte liefern präzise Messungen nach internationalen Standards wie IEC 61000-4-30 Klasse A.Entdecken Sie die verschiedenen Modelle der HDPQ-Serie und finden Sie die perfekte Lösung für Ihre Anforderungen – von grundlegenden Analysen bis hin zu komplexen Power-Quality-Studien. Dank vielseitiger Einsatzmöglichkeiten und leistungsstarker Analysesoftware Dran-View 7 sind die HDPQ-Geräte ideal für Energieversorger, Industrieunternehmen und technische Dienstleistungen.

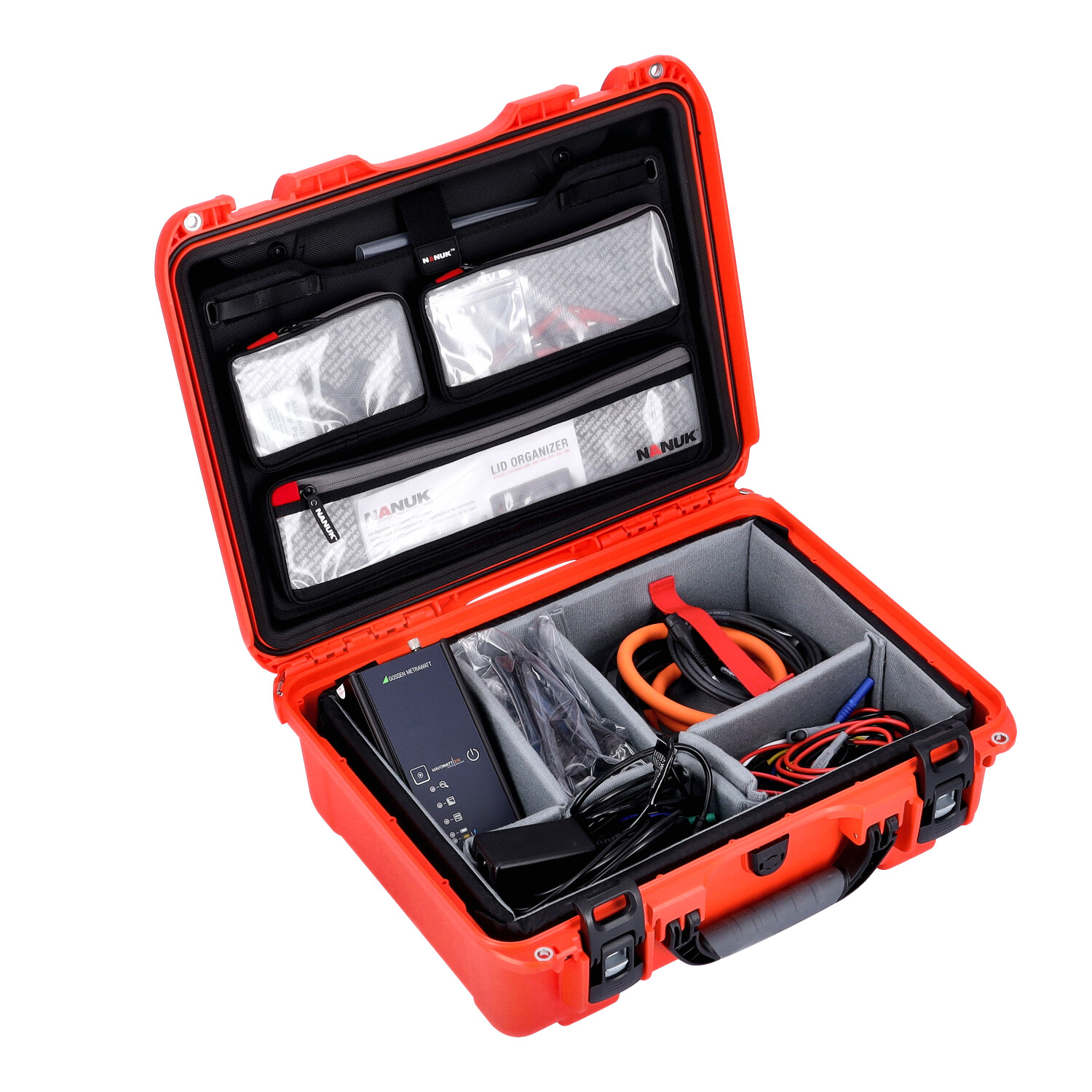

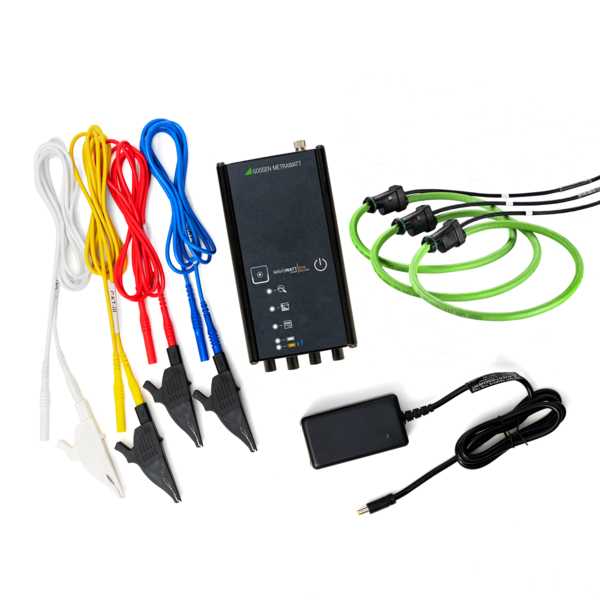

Datenlogger für Energie- und Netzqualität Der MAVOWATT 210 erfasst alle relevanten Messgrößen, die für die Sicherstellung der Qualität der Energieversorgung ausschlaggebend sind. Da es sich um einen bidirektionalen Leistungsmesser handelt, wird sowohl die Erzeugerseite als auch die Verbraucherseite auf Basis des Leistungsflusses für den Einsatz in alternativen Energieanwendungen gemessen. Netzqualitäts-Probleme wie Spannungsabfall, Spannungseinbrüche, Überhöhung der Versorgungsspannung und Spannungsunterbrechungen können mit einer Auflösung von 1/2 Zyklen nach IEC 61000-4-30 erkannt werden. Oberschwingungen (nur Uthd & Ithd) werden nach den Methoden von IEEE 519-2014 / IEC 61000-4-7 gemessen und aufgezeichnet. Der integrierten Webserver des MAVOWATT 210 erleichtert die Konfiguration des Gerätes und ermöglicht eine Überprüfung der Daten in Echtzeit (Remote Control). Ein Zugriff auf den Webserver kann über jedes handelsübliche Endgerät via Netzwerk erfolgen. Für die externe Datenanalyse via Dran-View lassen sich die Daten über den integrierten USB-Port oder den Download via Webbrowser exportieren. Mit der Software Dran-View XP können Sie die aufgezeichneten Ereignisse im Nachgang komfortabel analysieren, vergleichen und gegenüberstellen und in Berichten übersichtliche darstellen. Produkt-Highlights Besonders kleine Bauform Lange Batterielaufzeit für eine Tagesmessung Sehr geringes Gewicht – 0,64kg Power Quality Triggerschwellen können frei programmiert werden Energieflusserfassung – Bezug & Abgabe Ihre Vorteile Einfache Handhabung dank des integrierten Webbrowsers Geführte Konfiguration während der Einstellung am Messort Wichtige normrelevante Basisgrößen werden aufgezeichnet Einfache Auswertung und Dokumentation via Software Dran-View XP Anwendungen Energieaudits nach DIN EN 16247-1 Energieflusserfassung Leistungssteuerung Wichtige Untersuchungen zu Netzqualitat Kontrollmessungen Zähler-Erfassung Mieter-Stromzähler Alternative Energieproduktion & DER-Integration Ermittlung von Lastgängen Untersuchung von Leistungsfaktoren Anwendungen im Wohnbereich einschließlich Energieverbrauch und PQ-Erkennung Technische Merkmale Leistungs-/Energielogger & PQ-Störungs-/Ereignisdetektor 3 Spannungskanäle - Direktmessungen bis zu 600Vrms, CATIII 4 Stromkanäle - 0,333Vrms Stromeingänge. Kompatibel mit diversen Zubehöroptionen (siehe Zubehör Listen) oder allen 0,333Vrms Stromwandlern nach Industriestandard (UL-gelistet) Messarten: V, I, W (P), VA (S), VAR (Q), PF, Bedarfsmessung diverser Größen, Energie … viel mehr Netzqualitätsmessung nach IEC 61000-4-30 Klasse S Erkennung und Aufzeichnung von Trends von RMS-Spannungsabfall/Einbruch, Überhöhungen, Stromänderungen nach IEC 61000-4-30 in 1/2-Zyklus-Methoden  Oberschwingungsmessungen & Aufzeichnung  Vthd, Ithd. Messungen gemäß IEEE 519-2014/IEC 61000-4-7  Webbrowser-Schnittstelle für Echtzeit-Messungen, Setup und Datentransfer  Kostenlose Dran-View XP Software für Analyse & Reporting zum kostenlosen Download unter „MyGMC“  7 Stunden Batterielaufzeit für Langzeitmessungen  Automatische Verdrahtungsprüfung: LED's zeigen Verdrahtungsfehler an  Ethernet, USB-Kommunikation  Modbus, Bacnet  IP50 (in vertikaler Position) 3 Jahre Garantie Nanuk 930 Transportkoffer Der NANUK 930 bietet perfekten Stauraum und Schutz für den Mavowatt 210. Mit dem integrierten gepolsterten Trennwänden sowie dem Deckel Organisator kann das Gerät und das zugehörige Zubehör bestens verstaut werden.

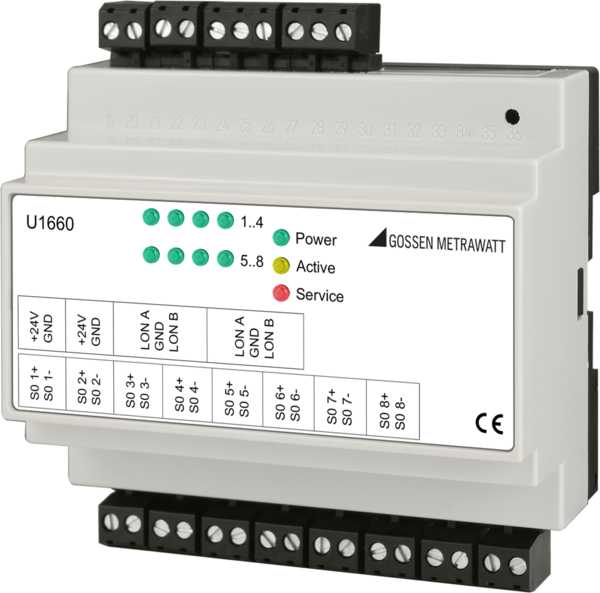

Die LON-Zusatzkomponente wird für die dezentrale Erfassung von Messpunkten im Energy Control System verwendet. Das Zählererfassungsmodul U1660 verarbeitet Daten von bis zu 8 Energiezählern mit Impulsausgang (S0) oder potenzialfreiem Kontakt. Die aktiven Eingänge benötigen keine zusätzliche Spannungsversorung und minimieren somit den Verdrahtungsaufwand. Die Zusatzkomponente erweitert die Funktionalitäten der Summenstation U1601, der Mikro-Summenstation U1602 und der Mini-Summenstation U1603 um externe Eingänge über die LONSchnittstelle. 8 aktive S0-Impulseingänge, erforderliche Impulsdauer > 100 ms Zustandsanzeige über LED FTT-10A Transceiver (78 kBit/s) Standard-Netzwerkvariable für Energie, Momentanleistung und Zustand Statusanzeige über LED

Netzqualitäts-Probleme wie Spannungsabfall, Spannungseinbrüche, Überhöhung der Versorgungsspannung und Spannungsunterbrechungen können mit einer Auflösung von 1/2 Zyklen nach IEC 61000-4-30 erkannt werden. Oberschwingungen werden gemäß IEEE 519-2014/IEC 61000-4-7 aufgezeichnet. Der integrierten Webserver des MAVOWATT 210 erleichtert die Konfiguration des Gerätes und ermöglicht eine Überprüfung der Daten in Echtzeit (Remote Control). Ein Zugriff auf den Webserver kann über jedes handelsübliche Endgerät via Netzwerk erfolgen. Für die externe Datenanalyse via Dran-View lassen sich die Daten über den integrierten USB-Port oder den Download via Webbrowser exportieren. Mit der Software Dran-View XP können Sie die aufgezeichneten Ereignisse im Nachgang komfortabel analysieren, vergleichen und gegenüberstellen und in Berichten übersichtliche darstellen. Produkt-Highlights Besonders kleine Bauform Lange Batterielaufzeit für eine Tagesmessung Sehr geringes Gewicht – 0,64kg Power Quality Triggerschwellen können frei programmiert werden Energieflusserfassung – Bezug & Abgabe Ihre Vorteile Einfache Handhabung dank des integrierten Webbrowsers Geführte Konfiguration während der Einstellung am Messort Wichtige normrelevante Basisgrößen werden aufgezeichnet Einfache Auswertung und Dokumentation via Software Dran-View XP Anwendungen Energieaudits nach DIN EN 16247-1 Energieflusserfassung Leistungssteuerung Wichtige Untersuchungen zu Netzqualitat Kontrollmessungen Zähler-Erfassung Mieter-Stromzähler Alternative Energieproduktion & DER-Integration Ermittlung von Lastgängen Untersuchung von Leistungsfaktoren Anwendungen im Wohnbereich einschließlich Energieverbrauch und PQ-Erkennung Technische Merkmale Leistungs-/Energielogger & PQ-Störungs-/Ereignisdetektor 3 Spannungskanäle - Direktmessungen bis zu 600Vrms, CATIII 4 Stromkanäle - 0,333Vrms Stromeingänge. Kompatibel mit diversen Zubehöroptionen (siehe Zubehör Listen) oder allen 0,333Vrms Stromwandlern nach Industriestandard (UL-gelistet) Messarten: V, I, W (P), VA (S), VAR (Q), PF, Bedarfsmessung diverser Größen, Energie … viel mehr Netzqualitätsmessung nach IEC 61000-4-30 Klasse S Erkennung und Aufzeichnung von Trends von RMS-Spannungsabfall/Einbruch, Überhöhungen, Stromänderungen nach IEC 61000-4-30 in 1/2-Zyklus-Methoden  Oberschwingungsmessungen & Aufzeichnung  Vthd, Ithd. Messungen gemäß IEEE 519-2014/IEC 61000-4-7  Webbrowser-Schnittstelle für Echtzeit-Messungen, Setup und Datentransfer  Kostenlose Dran-View XP Software für Analyse & Reporting zum kostenlosen Download unter „MyGMC“  7 Stunden Batterielaufzeit für Langzeitmessungen  Automatische Verdrahtungsprüfung: LED's zeigen Verdrahtungsfehler an  Ethernet, USB-Kommunikation  Modbus, Bacnet  IP50 (in vertikaler Position) 3 Jahre Garantie

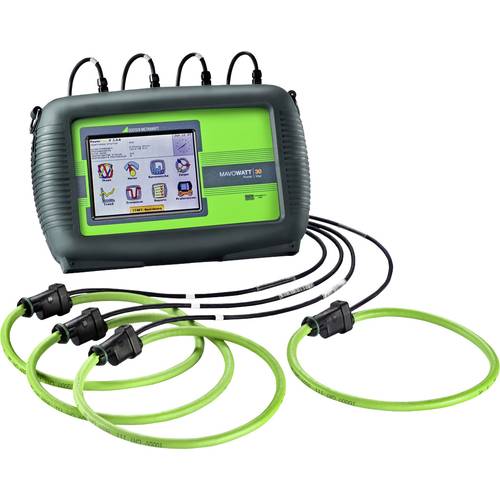

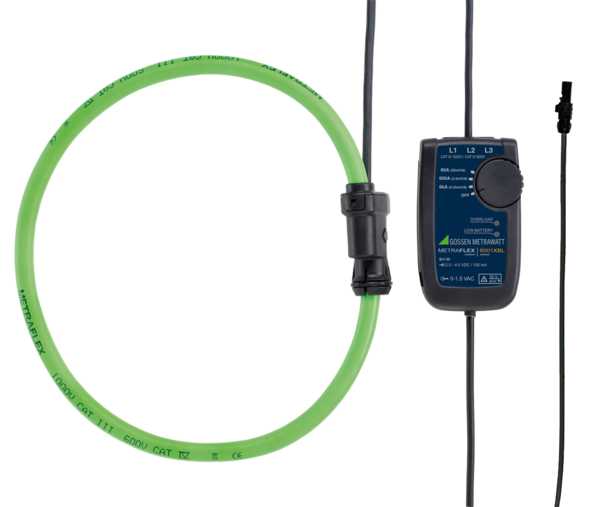

Flexibler Stromsensor 30/300/3000 AAC, Schleifenlänge 61... 122 cm Die METRAFLEX sind AC-Stromsensoren, die auf dem Rogowski-Prinzip basieren. Sie können zur Wechselstrommessung bis zu 3000 A bzw. 6000 A eingesetzt werden, indem Sie an ein geeignetes Messgerät (Datenlogger, Netzanalysator usw.) angeschlossen werden.  Bei den Geräten MAVOWATT 230, 240 sowie MAVOWATT 270, 270-400 werden die Sensoren direkt vom Netzanalysator versorgt. Sie können um einen oder mehrere Leiter beliebiger Bauform (isolierte Kabel, Rohre, Stromschienen) gelegt werden. Für den autonomen Betrieb des Messverstärkers wird dieser über interne Batterien versorgt. Produkt-Highlights Breites Einsatzgebiet, 3 Messbereiche 30/300/3000 A AC und hohe Bandbreite 10 Hz ... 20 kHz für Oberschwingungsanalyse Genaue Messung auch bei niedrigen Strömen, durch großen Dynamikbereich und hohe Sensorempfindlichkeit Geringer Lageeinfluss des Leiters und minimale Fremdfeldbeeinflussung Einfache Anwendung auf engem Raum durch kleinen Sensorquerschnitt 9,9 mm und schlanke Endkappe 13,6 mm - Schleifenlänge 610 mm Sichere Handhabung auch mit Schutzhandschuhen, Öffnen des Sensors und Messbereichseinstellung im Einhandbetrieb Extrem lange Batterielebensdauer bis 2000h Fremdversorgung bei Langzeitmessung mit MAVOWATT 50 Anschlusskabel inklusive Stromsensor mit Schutzart IP65, Messverstärker mit IP40 Hohe Sicherheit für den Anwender, Messkategorie 1000V CAT III, 600V CAT IV und unbegrenzte Überlastbarkeit Ihre Vorteile Der flexible Messkopf ermöglicht eine Strommessung auch an schwer zugänglichen Stellen. Die Sensoren können hierzu um einen oder mehrere Leiter beliebiger Bauform (isolierte Kabel, Stromschienen, Rohre) gelegt werden. Für den autonomen Betrieb des Messverstärkers wird dieser über interne Batterien versorgt. Bei den Geräten MAVOWATT 230 / 240 sowie MAVOWATT 270 / 270-400 werden die Sensoren direkt vom Netzanalysator versorgt. Bei anderen Netzanalysatoren können die Sensoren im Falle von Langzeitmessungen über eine externe Stromversorgung betrieben werden.
