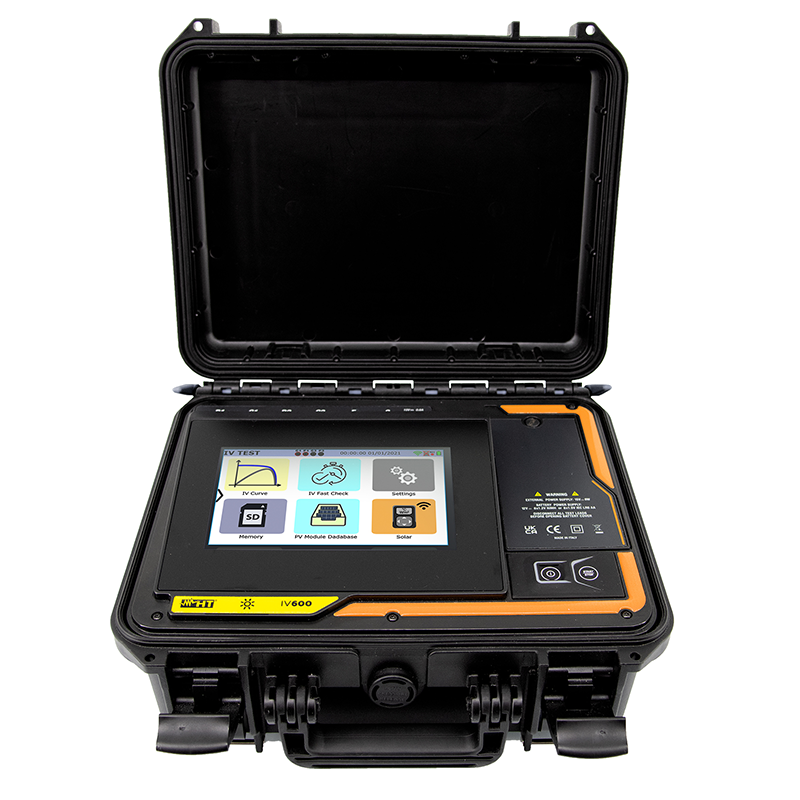

Das I-V600 ermöglicht die Ermittlung der I-U-Kennlinie und der wichtigsten charakteristischen Parameter sowohl eines einzelnen PV-Moduls als auch von Modulstrings für PV-Anlagen bis zu einem Maximum von 1500 V und 40 A DC.Für die Messung und Auswertung der I-U-Kennlinie verwendet das I-V600 eine interne Moduldatenbank, die vom Benutzer jederzeit aktualisiert werden kann.Der Vergleich zwischen den gemessenen Daten und den Nenndaten ermöglicht es, sofort festzustellen, ob der String oder das Modul die vom Hersteller angegebenen Leistungsdaten einhält. Die Ermittlung der I-U-Kennlinie kann auch durch eine dezentrale Einstrahlungs- und Temperaturmessung mit Hilfe der Remote-Einheit SOLAR-03 (externer Datenlogger) unter Ausnutzung der Bluetooth-Verbindung mit der Master-Einheit erfolgen.Auch beim I-V600 ist die Anzeige der IV-Kurve auf dem großen farbigen Touch-Display am Ende des Tests ein sehr deutlicher Hinweis darauf, ob die vom Modulhersteller angegebenen Spezifikationen eingehalten werden oder nicht.Messung der I-U-Kennlinie an Modulen/Strings von PV-Anlagen gemäß IEC/EN60891Messung von Leerlaufspannung & Kurzschlussstrom Voc/Isc bis zu 1500 V/40 A DC gemäß IEC/EN62446Geeignet für Mono- & Bifaziale PV-ModuleDatenbank mit mehr als 30.000 PV-Modulen, die in Verbindung mit der neuen HT-AGORA Software verwaltet werden kann (herunterladbar im Downloadbereich)Temperatur & Einstrahlungsmessung mit Datenlogger SOLAR-03 (100 m Reichweite)

Der PV-CHECKs Pro ist ein Installationstester für Photovoltaik-Anlagen, der sowohl in der 1000 Volt Ebene, als auch in der 1500 Volt Ebene bis zu einem Kurzschlussstrom von 40A DC eingesetzt werden kann und damit neue Maßstäbe setzt!PV-CHECKs Pro ist die Komplettlösung zur Erfüllung der IEC 62446-1-Standards (DIN VDE 0126-23) für alle gängigen Tests in der Kategorie 1.PV-CHECKs Pro führt sowohl an einseitigen als auch an bifazialen PV-Modulen alle erforderlichen Tests zur Inbetriebnahme einer PV-Anlage gemäß IEC 62446-1 in automatischer Reihenfolge durch.Mit einem einzigen Tastendruck auf die GO-Stop-Taste werden folgende Messungen nacheinander durchgeführt:PolaritätstestDurchgängigkeit des PotentialausgleichsleiterErmittlung der Isolationswiderstände RisoErmittlung der Leerlaufspannung Voc bis 1500 V DCErmittlung des Kurzschlussstroms Isc bis 40 A DCMono- & Bifaziale PV Module Gemäß EN 62446-1 vergleicht PV-CHECKs Pro den gerade gemessenen String mit den zuvor gemessenen Strings, um Spannungs- und Stromunterschiede, die außerhalb der vorgegebenen Toleranzen liegen, zu bewerten.Durch Messung der Sonneneinstrahlung (optionale Referenzzelle erforderlich) und der PV-Modultemperatur (optionaler Temperaturfühler erforderlich) mit dem externen Datenlogger SOLAR 03 kann das PV-CHECKs Pro die gemessenen Werte von Voc-OPC und Isc-OPC auf die STC (Standardtestbedingungen: 1000 W/m2, 25 °C, AM 1,5) hochrechnen, um diese dann mit den angegebenen Nennwerten aus den Moduldatenblätter des Herstellers zu vergleichen.Nach jeder Messung zeigt der PV-CHECKs Pro das Ergebnis der Messung im Display an, mit entsprechender Bewertung (OK/Nicht OK).Sonderfunktion GFL: Lokalisierung des Isolationsfehlers an einem PV-String (Ground-Fault-Location)Neben dem weiten Einsatzbereich (1500 V DC /40 A DC) zeichnet sich das PV-CHECKs Pro durch die neue GFL Funktion zur Fehlerortung von Isolationsfehlern aus. Mit Hilfe der Ground Fault Locator (GFL) Funktion können Isolationsfehler nicht nur grundsätzlich festgestellt, sondern auch präzise lokalisiert werden. Das PV-CHECKs-Pro zeigt die vermutete Position einer Störung innerhalb eines Strings im Display an.

Mit dem PV-SERVICE KIT können alle notwendigen Messungen für die Abnahme einerPV-Anlage gemäß den Vorgaben der VDE 0126 23 (EN 62446) durchgeführt werden:Leerlaufspannung messen bis 1000 V DC mit dem NEPTUNEKurzschlussstrom bis 20 A DC mit dem NEPTUNE und dem Stromwandler HT4006 in Verbindung mit einem Kurzschlussstromschalter (im Set enthalten)Isolationsmessung 250 / 500 / 1000 V DC mit dem NEPTUNENiederohmmessung/Durchgangsprüfung (Prüfstrom > 200 mA) mit dem NEPTUNEUm bei Bedarf auch die Spannungsfreiheit auf der AC- oder DC-Seite derPV-Anlage feststellen zu können, gehört zum Lieferumfang auch ein 2-poligerSpannungsprüfer 1000 V AC/DC (Modell HT10)HT Instruments NeptuneIsolations- & NiederohmmessungSpannung AC/DC & DrehfeldrichtungWiderstand- und Durchgangsprüfung mit SummerDC, AC TRMS, AC+DC TRMS Spannung bis 1000 VFrequenz von Spannung und / oder StromMAX / MIN / PEAK / HOLD Funktionenpräzise Anzeige mit 10.000 PunktenAutorange Messungen mit autom. AC/DC ErkennungErmittlung des Polarisationsindex (PI) & dielektrischen Absorptionverhältnis (DAR)HT Instruments HT10Taster für Lastzuschaltunggroße LCD Anzeige mit BeleuchtungMessstellenbeleuchtung mit weißer LED19 mm Kontaktabstand für EinhandprüfungSicherheit nach CAT IV 600 V, CAT III 1000 VHT Instruments HT4006Messbereich (40 A): 0,1 A ÷ 40 A AC/DCMessbereich (400 A): 0,5 A ÷ 400 A AC/DCGenauigkeit: ± 2,5 % rdgmax. Kabeldurchmesser 30 mmÜberspannungskat. CAT III 600 V, CAT IV 300 VAnschluss über Bananenstecker an das NEPTUNE, Kabel 1 m

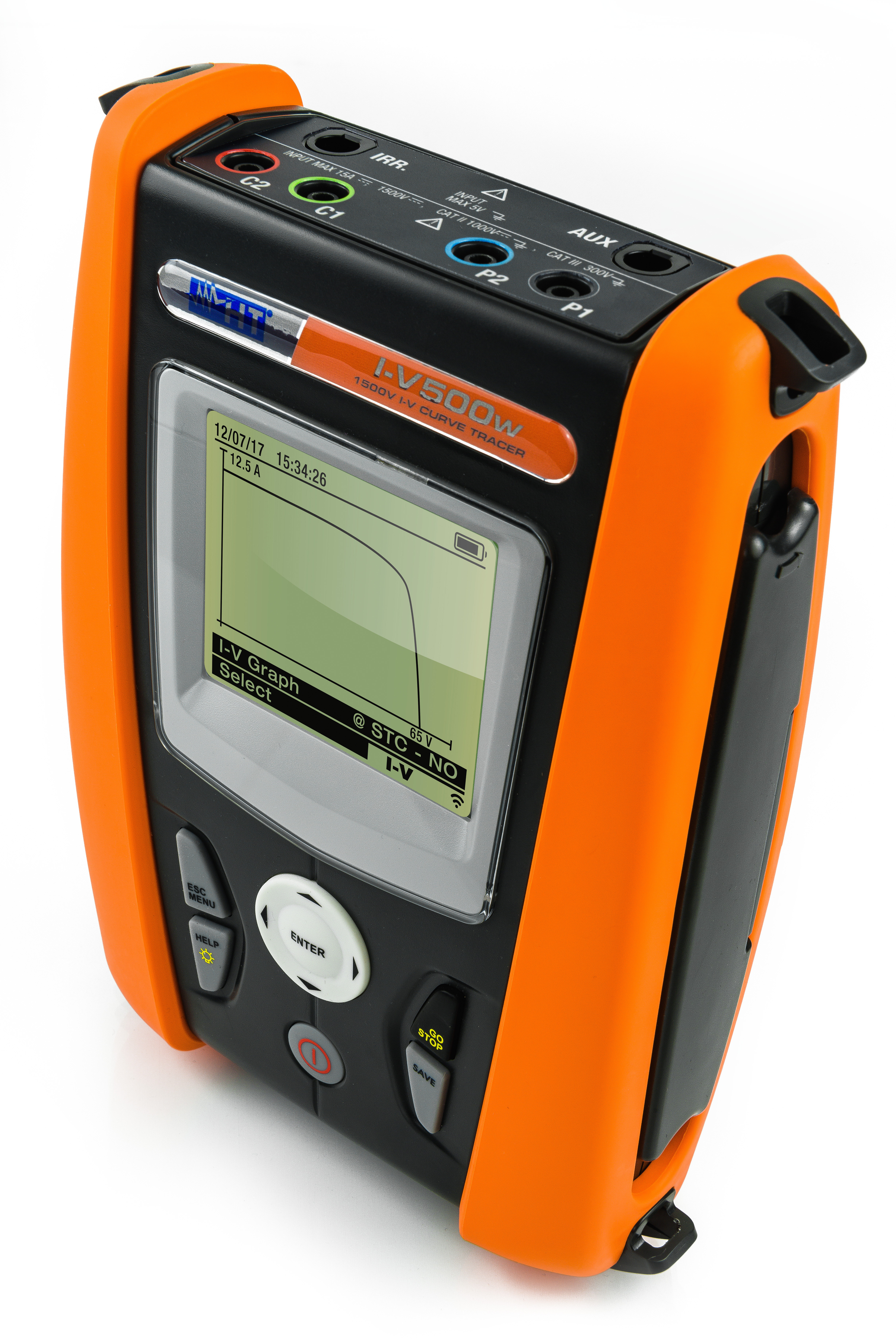

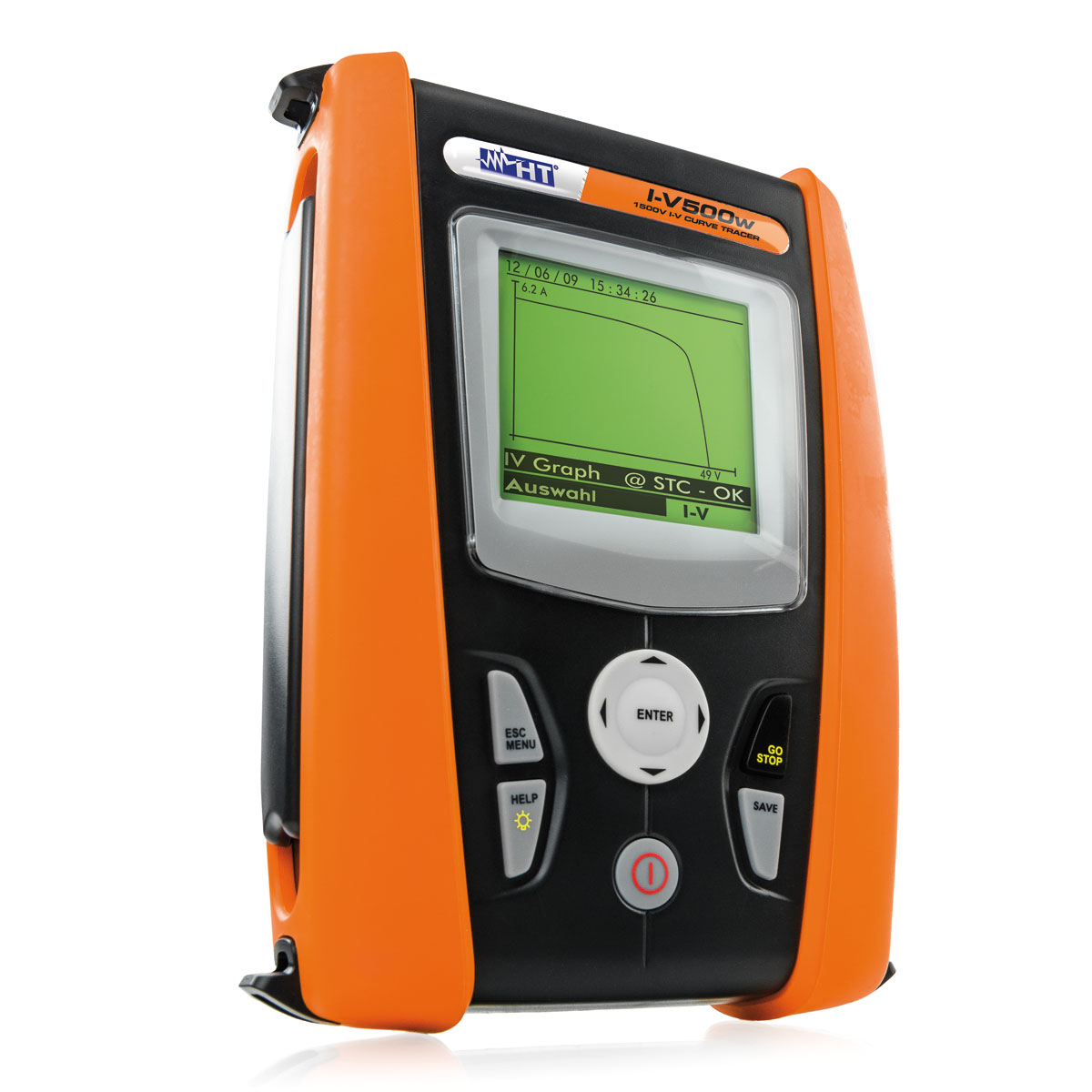

HT Instruments PV Service-Pack W5 bestehen aus I-V500w, Solar-02 und PV-Isotest.Das I-V500w ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max. 1500 V und 15 A. Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp), die Peakleistung, der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet. Auch die gemessene und auf STC umgerechnete I-U und Leistungskennlinie werden angezeigt. Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers (bis zu 35 Module mit deren technischen Daten können gleichzeitig in der Moduldatenbank des I-V500w hinterlegt werden) lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schließen. Die Messdaten und die Kennlinie können nach der Messung mit 3 Referenznummern (Anlage, String, Modulnummer) und Textkommentar im I-V500w abgespeichert und über die optisch isolierte Schnittstelle oder per W-Lan auf den PC bzw. iPad/Tablet übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden. Das I-V500w verfügt über eine Datenbank mit den Kenndaten der gängigsten PV Module. Diese Datenbank kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle mit der TOPVIEW* Software erweitert bzw. aktualisiert werden.PV-ISOTEST• Isolationsmessung bis 1.500V DC auch an spannungsführenden Systemen• Lokalisierung des Isolationsfehlers an einem PV-String durch die neue GFL-Funktion• Niederohmmessung (Schutzleiter) mit einem Prüfstrom > 200mA• Messung von Polarisationsindex (PI) und dielektrischem Absorptionsverhältnis (DAR)• Messung von AC-Spannungsanteilen im PV StringDas PV-ISOTEST ist eine echte Innovation in unserem exklusiven Sortiment der PV-Messgeräte!Das PV-ISOTEST ermittelt den Isolationswiderstand eines einzelnen Moduls, eines Strings oder sogar eines gesamten PV-Feldes mit einer Prüfspannung bis zu 1500V DC gemäß der EN62446 (VDE0126-23).Herkömmliche Isolationsmessgeräte benötigen aufgrund der Präsenz der String-Spannung einen geeigneten Adapter, um die positiven und negativen Anschlüsse des zu prüfenden PV Strings kurzzuschließen. Mit PV-ISOTEST ist die Verwendung eines externen Gerätes nicht erforderlich. Das PV-ISOTEST führt die Isolationsmessungen in voller Autonomie und Autarkie durch. Darüber hinaus zeigt Ihnen das PV-ISOTEST mit Hilfe der neuen GFL-Funktion (Ground Fault Locator) auch die genaue Position eines Isolationsfehlers in einem String der PV Anlage an.

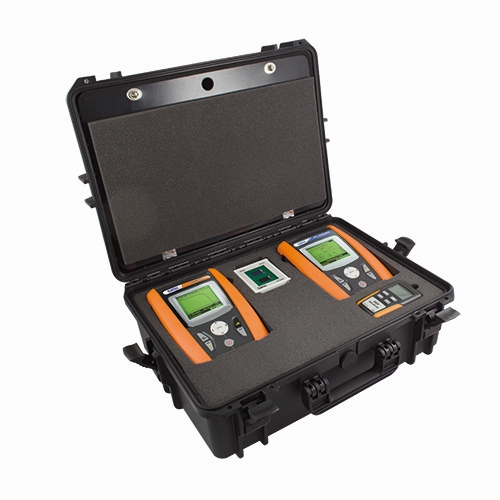

PV Service-Pack W3 mit den Messgeräten I-V500w, PV-CHECKs und Solar-02.Das I-V500w ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max. 1500 V und 15 A. Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp), die Peakleistung, der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet. Auch die gemessene und auf STC umgerechnete I-U und Leistungskennlinie werden angezeigt. Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers (bis zu 35 Module mit deren technischen Daten können gleichzeitig in der Moduldatenbank des I-V500w hinterlegt werden) lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schließen. Die Messdaten und die Kennlinie können nach der Messung mit 3 Referenznummern (Anlage, String, Modulnummer) und Textkommentar im I-V500w abgespeichert und über die optisch isolierte Schnittstelle oder per W-Lan auf den PC bzw. iPad/Tablet übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden. Das I-V500w verfügt über eine Datenbank mit den Kenndaten der gängigsten PV Module. Diese Datenbank kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle mit der TOPVIEW* Software erweitert bzw. aktualisiert werden.PV-CHECKsMit dem PV-CHECKs können alle geforderten elektrischen Sicherheitsprüfungen an Photovoltaik-Systemen einfach, sicher und normgerecht nach VDE 0126-23 (EN 62446) durchgeführt werden. Die einfache Bedienung (Autosequenz Messablauf) ermöglicht eine sichere, zuverlässige und schnelle Durchführung aller geforderten Messungen (automatischer Prüfablauf): Kurzschlussstrom → Leerlaufspannung → Isolationsmessung → NiederohmmessungSOLAR-02Externer Datenlogger zur Erfassung der Einstrahlung und PV-Modultemperatur, mit Neigungswinkel-Messfunktion inkl. Batterien, Handbuch, Kalibrierprotokoll.

Solarmessgeräte zur Peakleistungs- und Kennlinienanalyse, Abnahme, Wartung und Dokumentation gemäß VDE 0126-23 (EN 62446)Das I-V400w ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max. 1000 V und 15 A. Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp), die Peakleistung, der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet. Auch die gemessene und auf STC umgerechnete I-U und Leistungskennlinie werden angezeigt. Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers (bis zu 35 Module mit deren technischen Daten können gleichzeitig in der Moduldatenbank des I-V400w hinterlegt werden) lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schließen. Die Messdaten und die Kennlinie können nach der Messung mit 3 Referenznummern (Anlage, String, Modulnummer) und Textkommentar im I-V400w abgespeichert und über die optisch isolierte Schnittstelle oder per W-Lan auf den PC bzw. iPad/Tablet übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden. Das I-V400w verfügt über eine Datenbank mit den Kenndaten der gängigsten PV Module. Diese Datenbank kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle mit der TOPVIEW* Software erweitert bzw. aktualisiert werden.PV-CHECKsMit dem PV-CHECKs können alle geforderten elektrischen Sicherheitsprüfungen an Photovoltaik-Systemen einfach, sicher und normgerecht nach VDE 0126-23 (EN 62446) durchgeführt werden. Die einfache Bedienung (Autosequenz Messablauf) ermöglicht eine sichere, zuverlässige und schnelle Durchführung aller geforderten Messungen (automatischer Prüfablauf): Kurzschlussstrom → Leerlaufspannung → Isolationsmessung → NiederohmmessungSOLAR-02Externer Datenlogger zur Erfassung der Einstrahlung und PV-Modultemperatur, mit Neigungswinkel-Messfunktion Inkl. Batterien, Handbuch, Kalibrierprotokoll

Mit dem SOLARKIT lassen sich folgende Parameter für die Leistungsbewertung einer PV-Anlage schnell und einfach ermitteln:Stringspannung bis 1.500 V DCDC Stringströme von 0,1 A bis 400 A DCMessung der TemperaturMessung der Sonneneinstrahlung für die Leistungsbewertung

PV-Messgerät für die Abnahme, Fehlersuche & Wartung von PV Anlagen bis 1500 V DC.Isolationsmessung bis 1.500 V DC auch an spannungsführenden SystemenLokalisierung des Isolationsfehlers an einem PV-String durch die neue GFL-FunktionNiederohmmessung (Schutzleiter) mit einem Prüfstrom > 200mAMessung von Polarisationsindex (PI) und dielektrischem Absorptionsverhältnis (DAR)Messung von AC-Spannungsanteilen im PV StringDas PV-ISOTEST ist eine echte Innovation in unserem exklusiven Sortiment der PV-Messgeräte!Das PV-ISOTEST ermittelt den Isolationswiderstand eines einzelnen Moduls, eines Strings oder sogar eines gesamten PV-Feldes mit einer Prüfspannung bis zu 1500 V DC gemäß der EN62446 (VDE0126-23).Herkömmliche Isolationsmessgeräte benötigen aufgrund der Präsenz der String-Spannung einen geeigneten Adapter, um die positiven und negativen Anschlüsse des zu prüfenden PV Strings kurzzuschließen. Mit PV-ISOTEST ist die Verwendung eines externen Gerätes nicht erforderlich. Das PV-ISOTEST führt die Isolationsmessungen in voller Autonomie und Autarkie durch. Darüber hinaus zeigt Ihnen das PV-ISOTEST mit Hilfe der neuen GFL-Funktion (Ground Fault Locator) auch die genaue Position eines Isolationsfehlers in einem String der PV Anlage an.

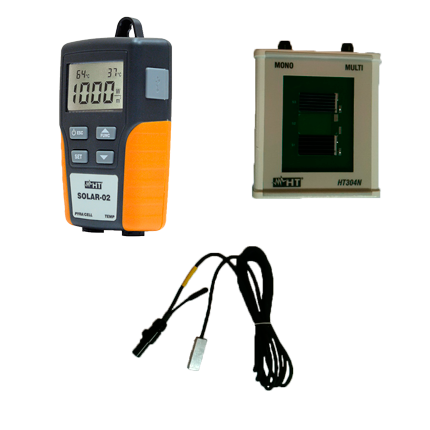

Zubehörset bestehend aus Solar-02, HT304N, PT300N.

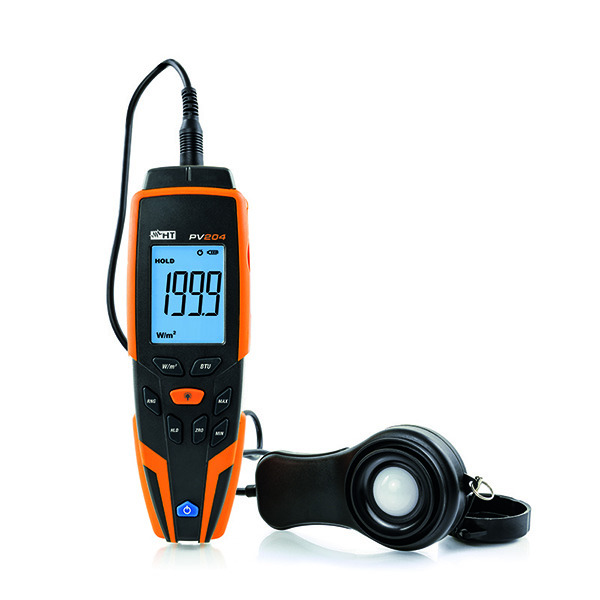

Das PV204 ist ein digitales Messgerät für die Ermittlung der Sonneneinstrahlung in W/m² oder BTU/(ft²*h). Der Sensor vom PV204 ist über eine steckbare, frei bewegliche Verbindungsleitung mit dem Instrument verbunden und zur genauen Messung der Sonneneinstrahlung vielseitig einsetzbar.Es stehen folgende Funktionen zur Verfügung:Messung der Sonneneinstrahlung bis zu 1999 W/m² / 634 BTU/(ft²*h)Data-HOLD FunktionAuswahl der Messeinheit W/m² oder BTU/(ft²*h)Manuelle oder automatische BereichswahlNullstellung des Werts im DisplayMaximum & Minimum MessungenBatteriewarnanzeigeHintergrundbeleuchtungAuto Power Off

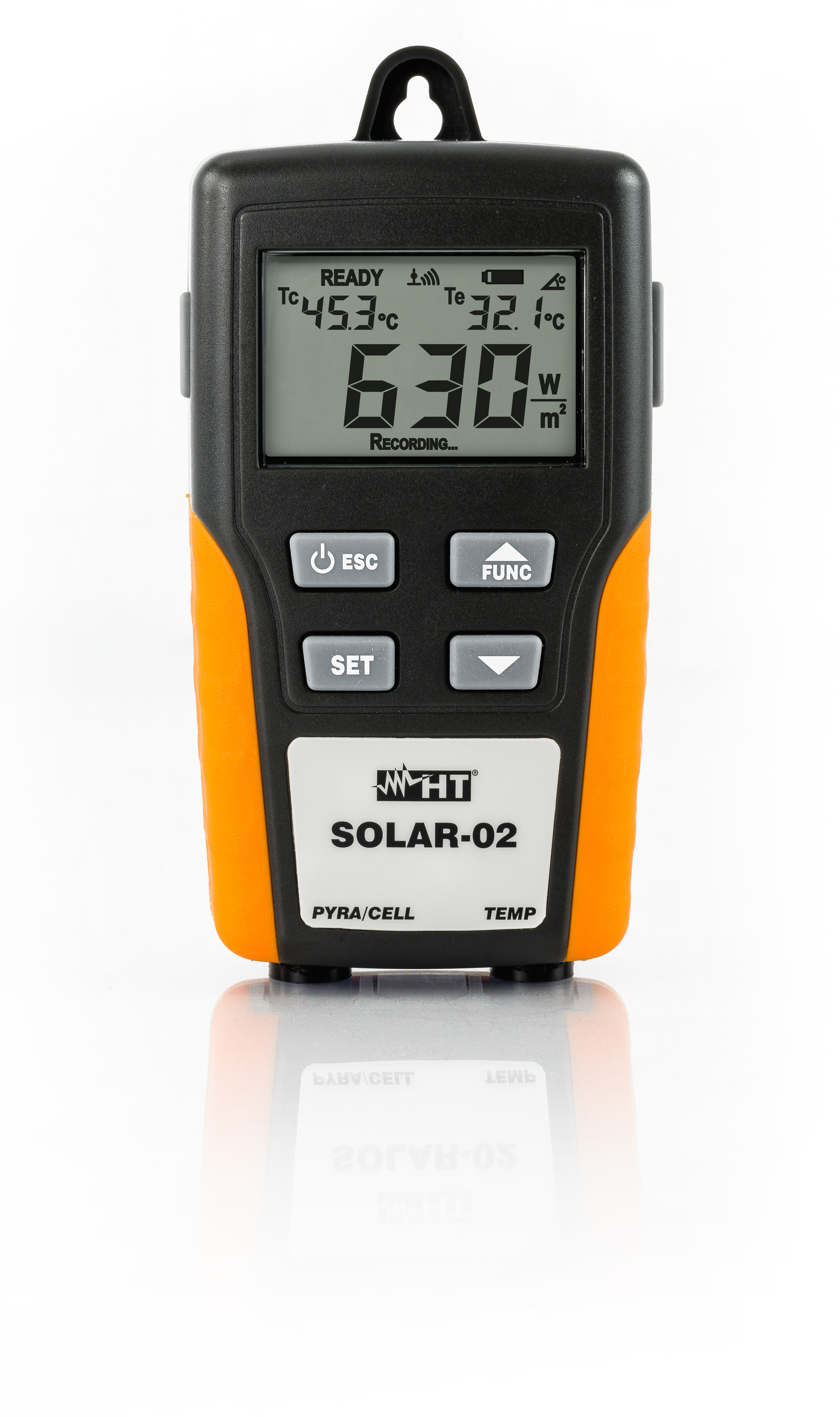

Zur Erfassung der Einstrahlung und PV-Modultemperatur, mit Neigungswinkel-Messfunktion inkl. Batterien, Handbuch, Kalibrierprotokoll

Das HT204 ist ein digitales Messgerät zur Ermittlung der Sonneneinstrahlung Ptot bis zu 2000W/m² und daher besonders geeignet für die Ermittlung der Parameter von PV-Anlagen. Der Sensor vom HT204 ist über eine flexible Verbindungsleitung mit dem Instrument verbundenen und daher frei beweglich zur genauen Messung der Einstrahlungsstärke an PV-Anlagen einsetzbar.

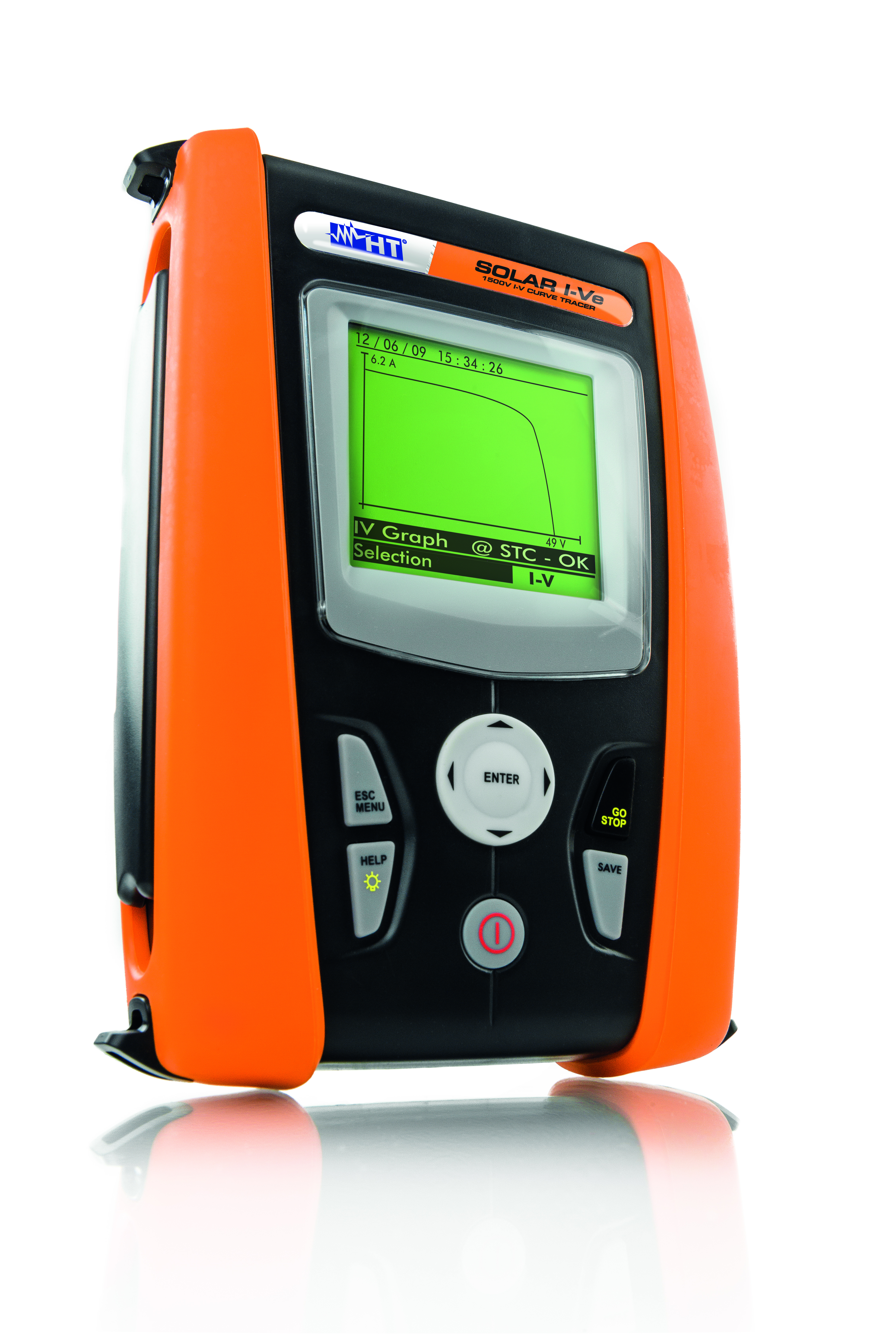

Das SOLAR I-Ve ermöglicht neben der Leistungsanalyse (AC & DC) einer 1-phasigen PV-Anlage auch die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen bzw. einem Modulstring bis max. 1000 V und 15 A (siehe auch Modell I-V400w).

Mit dem SOLAR300N führen Sie alle notwendigen Messungen zur Überprüfung und Zertifizierung der korrekten Funktionsweise an 1- und 3-phasigen photovoltaischen Anlagen durch. Das große grafische TFT Farbdisplay mit innovativer Touch-Screen Funktion ermöglicht einfachsten Zugang zu jeder Einstellung und Messfunktion. Das SOLAR300N ermittelt die DC Ausgangsleistung der Solarzellen, die AC Ausgangsleistung des Wechselrichters, die Solare Einstrahlung in W/m² und die Temperatur der Solarzellen. Dabei erfolgt der Anschluss der AC und DC Stromzangen zur Leistungsmessung vor und hinter dem Wechselrichter. Üblicherweise befindet sich der Wechselrichter räumlich weit entfernt von den Solarzellen. Um den Einsatz von sehr langen Messleitungen zu vermeiden, wird beim SOLAR300N ein externer kabelloser Messwertsensor, der SOLAR-02 eingesetzt, der die folgende Parameter wie solare Einstrahlung [W/m²], die Temperatur der Solarzellen [°C], die Umgebungstemperatur [°C] erfasst und am Ende der Aufzeichnung über die USB Schnittstelle an das SOLAR300N überträgt. Installationsfehler und zu geringe Modulwerte lassen sich somit schnell und einfach feststellen als auch professionell dokumentieren. Die Topview Management- Software ermöglicht dem Anwender professionelle Messprotokolle zu erstellen, inkl. Einbindung des Firmen-Logos, den Nutzerdaten, den Aufzeichnungsanmerkungen, usw. Das SOLAR300N ist auch als reines Netzanalysegerät einsetzbar, um beispielsweise die Parameter und die Güte der gelieferten Spannung zu ermitteln und sich so ein Bild von der Qualität der von der Photovoltaik-Anlage ins Netz gelieferten Energie machen zu können. Leistung, Leistungsfaktor, Strom- und Spannungsanomalien sowie Oberschwingungsgehalt der erzeugten Energie sind die Parameter für diese Netzanalyse. Das SOLAR300N ist in der Lage dank des großen eingebauten Messwertspeichers von 15 MB über eine längere Zeit alle gemessenen Werte detailliert aufzuzeichnen.

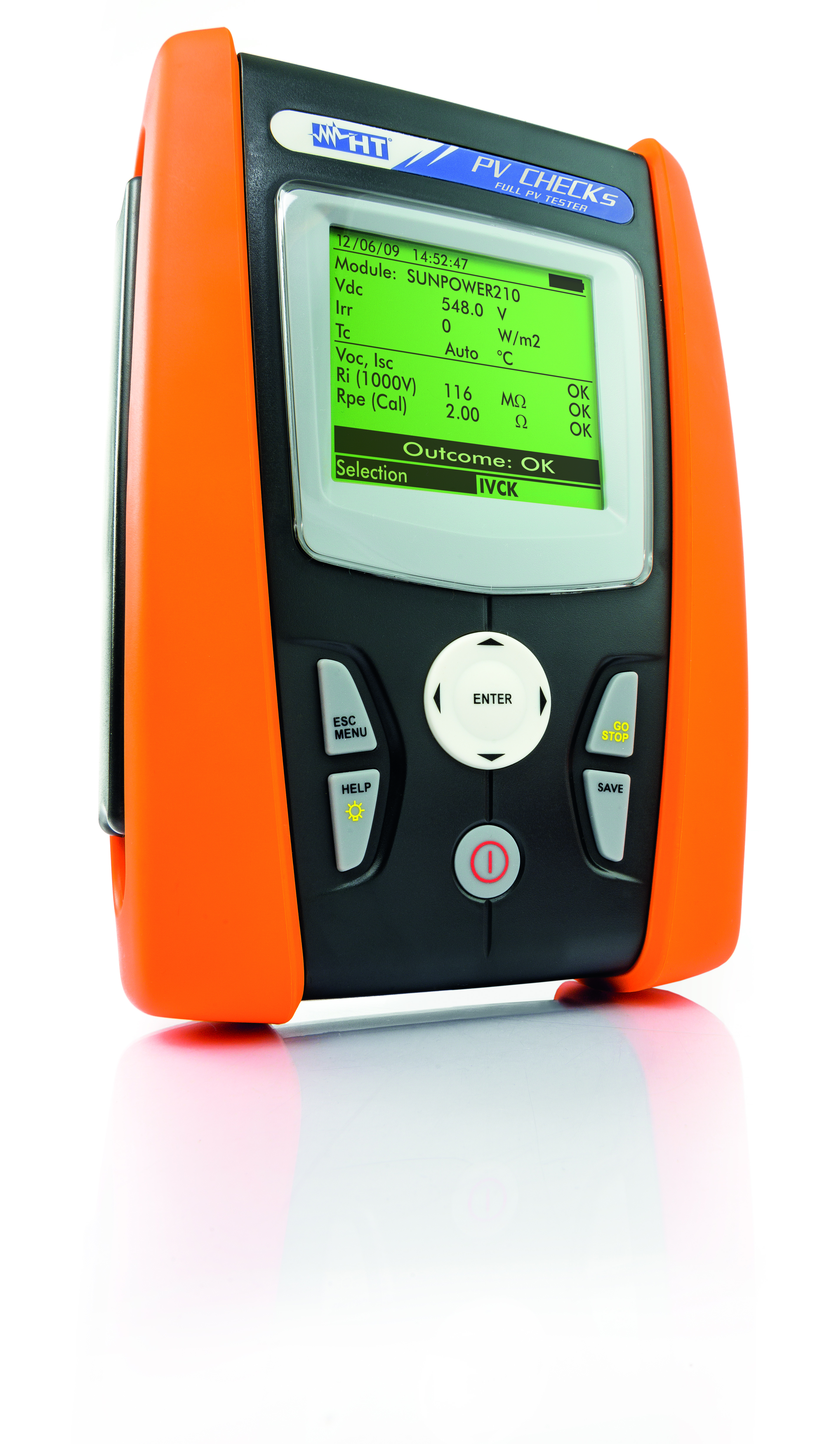

Mit dem PV-CHECKs können alle geforderten elektrischen Sicherheitsprüfungen an Photovoltaik-Systemen einfach, sicher und normgerecht nach VDE 0126-23 (EN 62446) durchgeführt werden. Die einfache Bedienung (Autosequenz Messablauf) ermöglicht eine sichere, zuverlässige und schnelle Durchführung aller geforderten Messungen (automatischer Prüfablauf):Kurzschlussstrom → Leerlaufspannung → Isolationsmessung → Niederohmmessung

Das MPP300 eignet sich als exklusives Zubehör für das SOLAR300N und SOLAR I-V als Messsystem zur Durchführung von Leistung- und Ertragsanalysen an 1 und 3 phasigen PV Anlagen mit bis zu 3 Multistring Wechselrichtern und ist die ideale Lösung für die Prüfung und Analyse der gesamten PV Anlage.

Verringern Sie Ihre Prüfdauer mit dem NEUEN KITKELVIN von HT Instruments. KITKELVIN stellt eine Auto Sequenz Funktion für HT Kennlinienmessgeräte zur Verfügung, um die Prüfdauer bis zu 75% zu verringern!

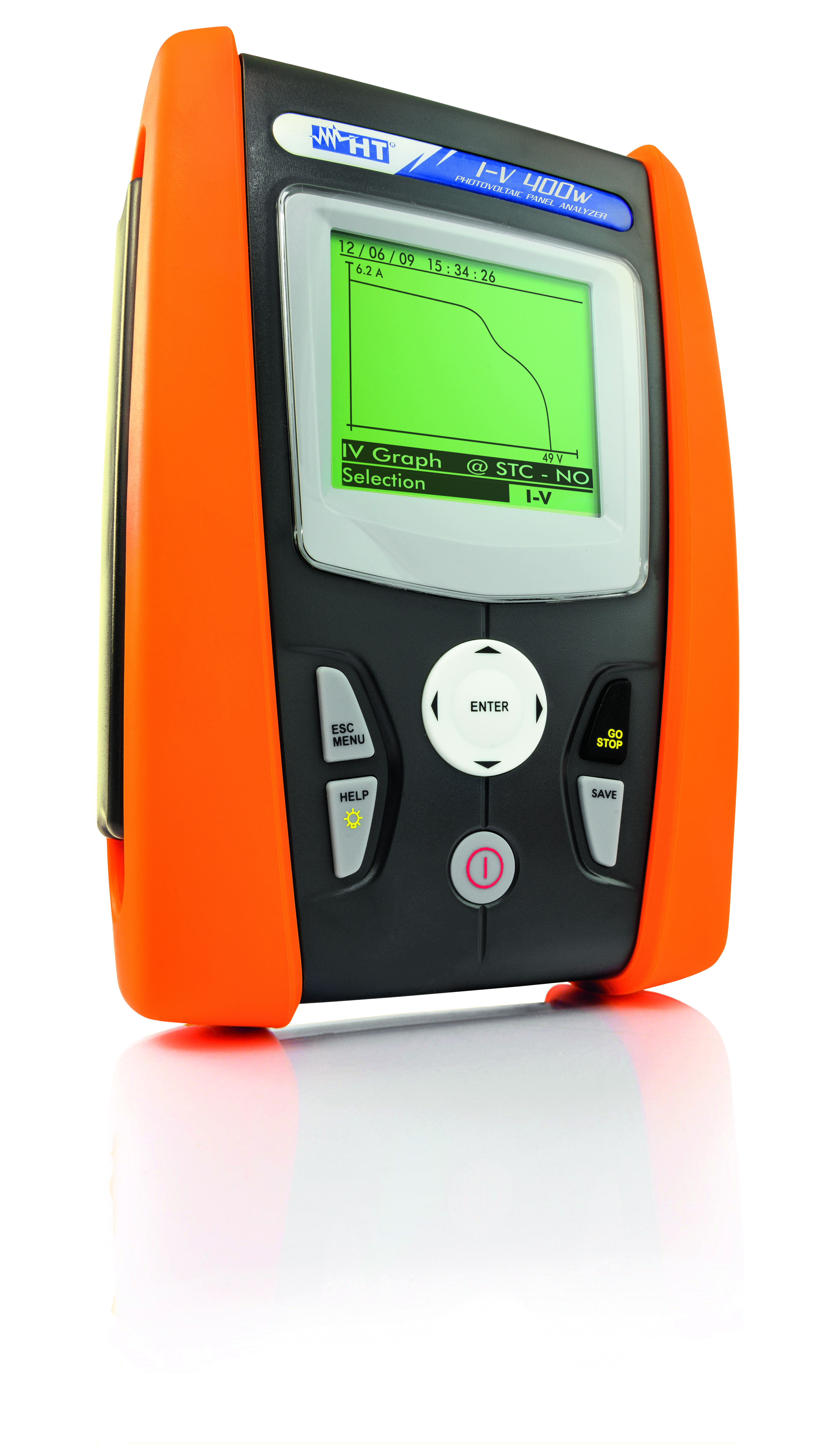

Das I-V400w ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max.1000V und 15A. Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp), die Peakleistung, der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet. Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers (bis zu 35 Module mit deren technischen Daten können gleichzeitig in der Moduldatenbank des I-V400w hinterlegt werden) lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schließen. Die Messdaten und die Kennlinie können nach der Messung mit 3 Referenznummern (Anlage, String, Modulnummer) und Textkommentar im I-V400w abgespeichert und über die optisch isolierte Schnittstelle oder per W-Lan auf den PC übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden. Das I-V400w verfügt über eine Datenbank mit den Kenndaten der gängigsten PV Module. Diese Datenbank kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle mit der TOPVIEW Software erweitert bzw. aktualisiert werden.
