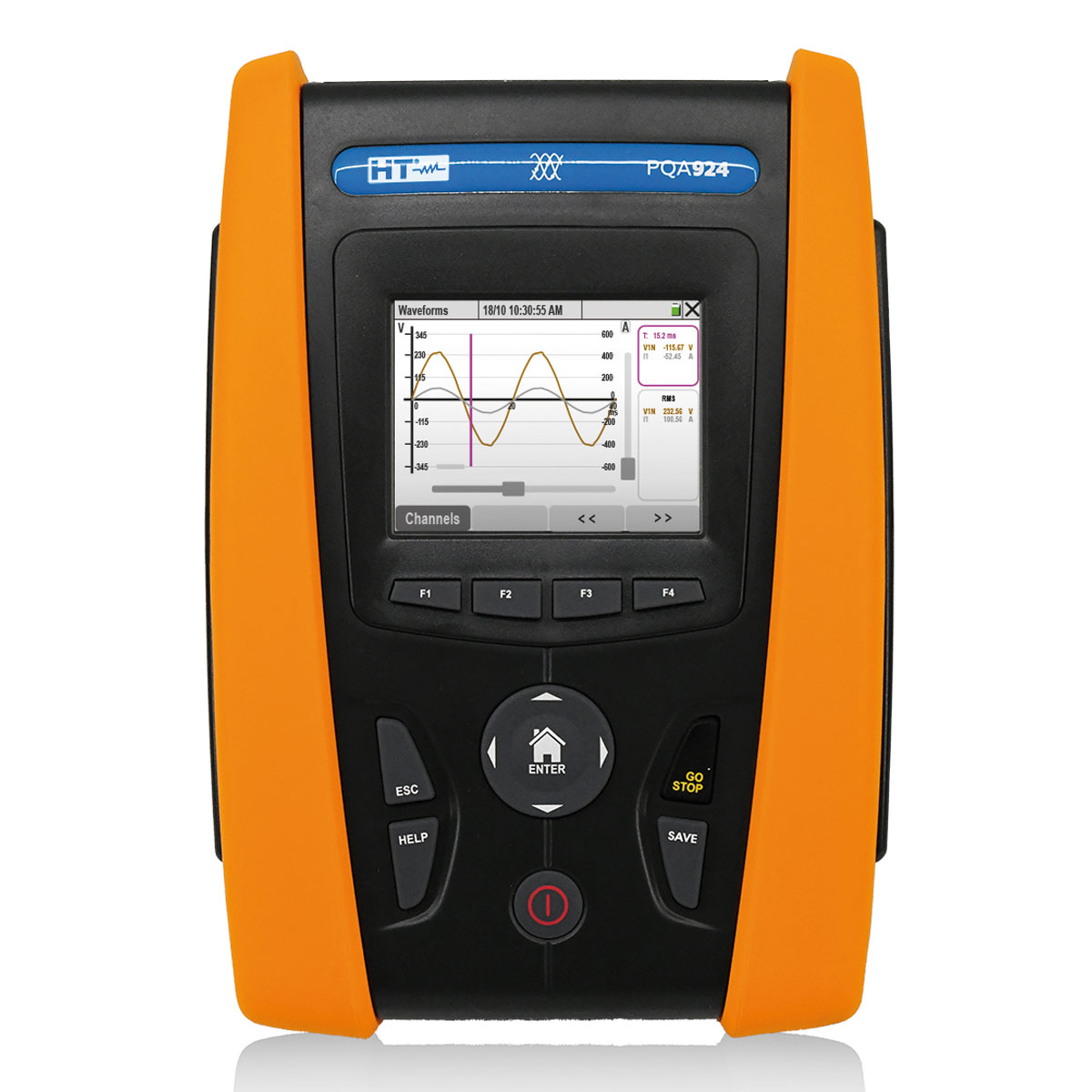

Maximale Genauigkeit und Zuverlässigkeit dank der Autokonfigurationsfunktion (AUTOSET)Der PQA924 verfügt über eine erweiterte Autokonfigurationsfunktion, die Anschlussfehler eliminiert und die Einrichtungszeit optimiert. Dank des AutosetModus kann der Anwender den korrekte Anschluss und die Zuordnung der Stromwandler sicherstellen und so Fehlmessungen bei den aufgezeichneten elektrischen Werten vermeiden.4 wichtige Gründe für die Verwendung der AUTOSET- Funktion• Automatische Erkennung der angeschlossenen Stromwandler für eine sofortige, fehlerfreie Konfiguration.• Verhindert Anschlussfehler, die die Messgenauigkeit beeinträchtigen könnten.• Vermeidet inkonsistente elektrische Werte und die Notwendigkeit wiederholter Aufzeichnungen.• Korrigiert automatisch vertauschte Stromwandler an den Leitern und verhindert so eine Fehlausrichtung zwischen Spannung und Strom, der zu falschen Messwerten führen könnte.Funktionen:• Wechselspannung in 1 & 3 phasigen Systemen• Wechselstrom in 1 & 3 phasigen Systemen• Cos phi, Leistungsfaktor, K-Faktor• Spannungsunsymmetrie• Flicker & EN50160 Analyse• Einschaltströme• Transienten bis 8 kV, ab 1 μs (1MHz• Spannungsanomalien (Einbrüche, Spitzen) mit 10 ms Auflösung• Wirk-, Blind- und Scheinleistung / Energie• Oberwellen von Spannung und Strom bis zur 63 Ordnung & THD%• Oberwellen der Leistung mit Amplitude bis zur 63. Ordnung• Spannungs- & Stromzwischenharmonische bis zur 63. Ordnung & THI%• Speicherautonomie ca. 408 Tage (PI = 10 min), ca. 15 Tage (PI = 1 sec)• Datenübertragung zum PC über die HTAgorà-Software• Bis zu 3180 gleichzeitig aufnehmbare elektrische Parameter• Integrationsperiode (PI) von 0,2 sec bis 120 min einstellbar• Verbindung über USB-, Ethernet- & WLAN• Slot für Mini SD-Speicherkarte, max 32GB• Farb-Touchscreen-Display

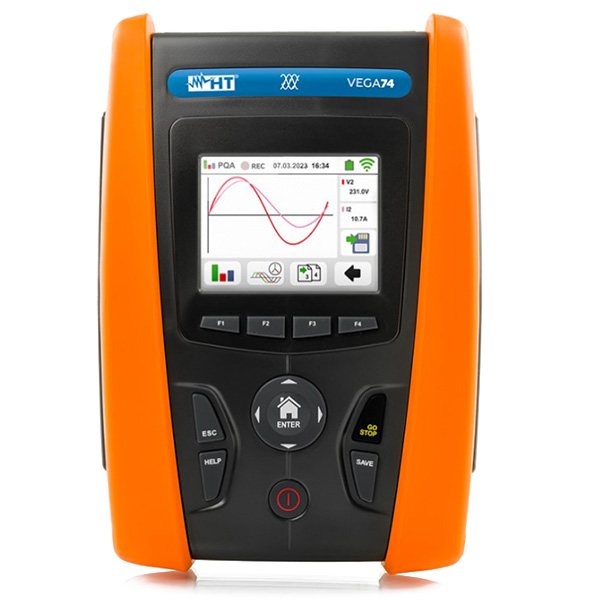

Der VEGA74 ist ein einphasiger/dreiphasiger Netzwerkanalysator, der gleichzeitig 600 elektrische Parameter erfassen und aufzeichnen kann. Die Verwendung des VEGA74 ist sehr einfach und intuitiv, dank Farb-Touchscreen mit Symbolstruktur. Der VEGA74 ist ideal zur Lösung von Problemen, die sich aus schlechter Netzqualität, Spannungsanomalien, Oberschwingungen und hohem Energieverbrauch ergeben, die dann zu viel schädlicheren und komplexeren Phänomenen werden können, wenn sie zu lange vernachlässigt werden. Die durchgeführten Messungen können über eine spezielle Verwaltungssoftware auf einen PC mit USB- oder WLAN-Verbindung übertragen werden, um die Daten zu analysieren und Messprotokolle zu erstellen.DC/AC TRMS Spannung für einphasige/dreiphasige Systeme bis 600 VStrom DC/AC TRMS Einphasen-/Dreiphasensysteme bis 3000AWirk-, Blind- und Scheinleistung/EnergieCosφ und LeistungsfaktorSpannung, Strom, GleichstromNeutralstrommessungSpannungseinbrüche und -spitzen bei 20 ms bei 50 HzSpannungsasymmetrie (NEG%, NULL%)Spannungs-/StromwellenformenOberschwingungshistogramme Spannung/Strom und THD%Spannungs-/Strom-Vektordiagrammperiodische Aufzeichnung mit wählbarem PI zwischen 2s und 30minmaximale Anzahl gleichzeitig wählbarer Mengen 600Spannungs-/Stromharmonische Analyse bis zum 49Berechnung und Aufzeichnung von THD% Spannungen/StrömenAutonomieanzeige aufzeichnenErfassung von Ableitströmen

Der Energie- und Netzanalysator VEGA78 misst elektrische Größen in Gleichstromnetzen sowie in Ein- und Dreiphasen-Wechselstromnetzen beliebiger Belastung. Neun isolierte Messkanäle (5 x Spannung + 4 x Strom) ermöglichen die gleichzeitige Messung der Phasen- und Neutralleiterspannungen und -ströme. Das breite Einsatzgebiet erstreckt sich von der Erfassung, Darstellung und Aufzeichnung von Netzparametern über die Registrierung und Analyse der Leistung und des Energieverbrauchs. Bis zu 251 Messparameter können gleichzeitig aufgezeichnet werden. Durch seine kompakte Bauform und seinen robusten Aufbau ist das VEGA78 nicht nur für den stationären Betrieb, sondern auch für den mobilen Einsatz geeignet. Während Spannungsausfällen übernimmt der eingebaute Akku für bis zu 3 Stunden die Versorgung des Messgerätes.

Die Modelle PQA823 und PQA824 sind eine innovative Lösung für alle professionellen technischen Messaufgaben hinsichtlich der Netz- und Leistungsanalyse. Neun isolierte Messkanäle (5 x Spannung & 4 x Strom) ermöglichen die gleichzeitige Messung der Phasen- und Neutralleiterspannungen und -ströme. Das breite Einsatzgebiet erstreckt sich von der Erfassung, Darstellung und Aufzeichnung von Netzparametern über die Registrierung und Analyse der Leistung und des Energieverbrauchs. Bis zu 251 Messparameterkönnen gleichzeitig aufgezeichnet werden. Abhängig vom gewählten Messintervall (ab 1 sec bis 60 min) sind Aufzeichnungen bis zu über einem Jahr möglich. Die mit Windows CE ausgestatteten Modelle haben ein großes TFT-Grafik-Farbdisplay (320 x 240 px) mit Touchscreen Funktion. Die Benutzeroberfläche ist mit Icons klar strukturiert, die eine einfache und intuitive Wahl jeder interner Parameter ermöglicht. Bei jedem Modell können die Parameter sowohl für die allgemeine als auch die Oberwellen-Analyse numerisch und grafisch angezeigt werden. Die Grafikfunktion “Vektordiagramm” gestattet unter anderem die unmittelbare Beurteilung der gegenseitigen Phasenverschiebung zwischen den eingehenden Spannungs- und Stromsignalen und definiert auf diese Weise die Art der Lasten. Der ca. 15 MB große Messwertspeicher gestattet das Sichern der Daten jeder Aufzeichnung über viele Tage hinweg (ca. 3 Monate mit 251 gewählten Größen und 15 Minuten Integrationszeitraum), kann aber jederzeit mit externen Compact Flash erweitert und auf den USB-Stick übertragen werden, was die Verwaltung der gespeicherten Daten wesentlich erleichtert.

Die Modelle PQA823 und PQA824 sind eine innovative Lösung für alle professionellen technischen Messaufgaben hinsichtlich der Netz- und Leistungsanalyse. Neun isolierte Messkanäle (5 x Spannung & 4 x Strom) ermöglichen die gleichzeitige Messung der Phasen- und Neutralleiterspannungen und -ströme. Das breite Einsatzgebiet erstreckt sich von der Erfassung, Darstellung und Aufzeichnung von Netzparametern über die Registrierung und Analyse der Leistung und des Energieverbrauchs. Bis zu 251 Messparameterkönnen gleichzeitig aufgezeichnet werden. Abhängig vom gewählten Messintervall (ab 1 sec bis 60 min) sind Aufzeichnungen bis zu über einem Jahr möglich. Die mit Windows CE ausgestatteten Modelle haben ein großes TFT-Grafik-Farbdisplay (320 x 240 px) mit Touchscreen Funktion. Die Benutzeroberfläche ist mit Icons klar strukturiert, die eine einfache und intuitive Wahl jeder interner Parameter ermöglicht. Bei jedem Modell können die Parameter sowohl für die allgemeine als auch die Oberwellen-Analyse numerisch und grafisch angezeigt werden. Die Grafikfunktion “Vektordiagramm” gestattet unter anderem die unmittelbare Beurteilung der gegenseitigen Phasenverschiebung zwischen den eingehenden Spannungs- und Stromsignalen und definiert auf diese Weise die Art der Lasten. Der ca. 15 MB große Messwertspeicher gestattet das Sichern der Daten jeder Aufzeichnung über viele Tage hinweg (ca. 3 Monate mit 251 gewählten Größen und 15 Minuten Integrationszeitraum), kann aber jederzeit mit externen Compact Flash erweitert und auf den USB-Stick übertragen werden, was die Verwaltung der gespeicherten Daten wesentlich erleichtert.

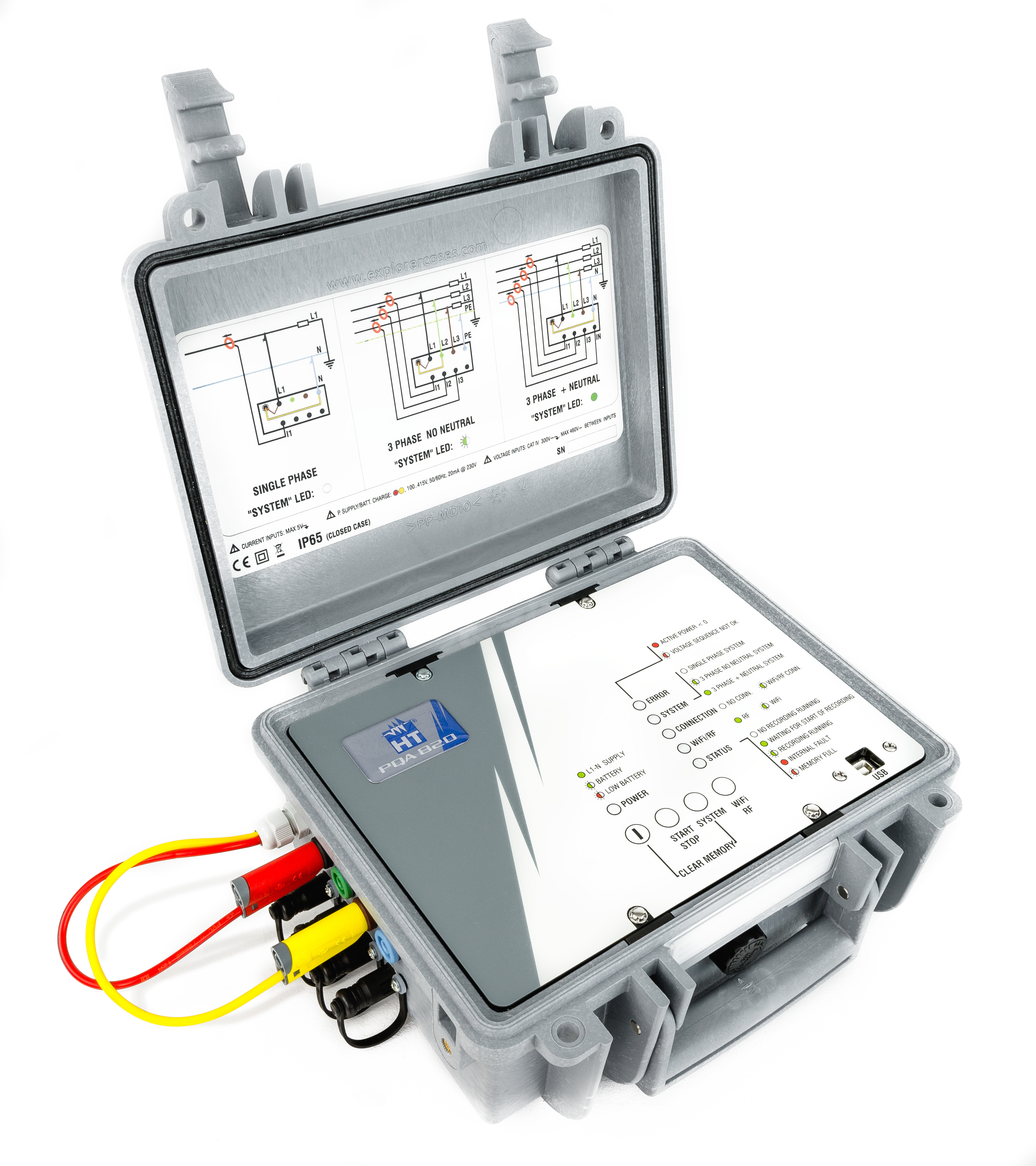

Der PQA820 ist ein Netzqualitätsanalysator zur einfachen und umfassenden Analyse der wichtigsten Parameter des elektrischen Systems inkl. Leistungsaufnahme und Energieverbrauch. Die Messung erfolgt über 4 Stromwandler und 4 Spannungseingänge.

Der PQA820 ist ein Netzqualitätsanalysator zur einfachen und umfassenden Analyse der wichtigsten Parameter des elektrischen Systems inkl. Leistungsaufnahme und Energieverbrauch.

Der PQA820 ist ein Netzqualitätsanalysator zur einfachen und umfassenden Analyse der wichtigsten Parameter des elektrischen Systems inkl. Leistungsaufnahme und Energieverbrauch. Die Messung erfolgt über 4 Stromwandler und 4 Spannungseingänge.
