Metrel MI 3155 EurotestXD und A1732
DC EVSE Adapter – Prüfset für Installationen und LadeeinrichtungenDas Set bestehend aus dem Metrel MI 3155IND EurotestXD
und dem A1732 DC EVSE Adapter bietet eine umfassende Lösung zur Prüfung
elektrischer Anlagen und Ladeinfrastrukturen für Elektrofahrzeuge (AC und
DC). Es kombiniert modernste Prüfstandards mit spezifischen Funktionen für
die Elektromobilität.Metrel MI 3155IND EurotestXDDas MI 3155IND EurotestXD ist ein vielseitiges
Installationsprüfgerät, das speziell für Industrieanwendungen entwickelt
wurde.Wichtige Merkmale:
Ergonomisches Design: Ein intuitiver,
farbiger Touchscreen erleichtert die Bedienung.
Programmierbare
AUTO-Sequenzen:
Passen Sie Prüfprotokolle individuell an.
Erweiterte Prüfstandards: Unterstützt Prüfungen
nach VDE 701/702, einschließlich Isolationsprüfung bis zu 1000 V DC.
Zusätzliche Funktionen:
Entladezeitmessung
Impedanzmessung
Asymmetrische
Isolationsüberwachung mit einstellbarem Fehlerwiderstand
Sicht- und
Funktionsprüfungen direkt im Gerät dokumentierbar
Das Gerät bietet eine präzise und effiziente Möglichkeit,
sowohl Installationsprüfungen als auch spezialisierte Prüfungen durchzuführen.A1732 DC EVSE AdapterDer A1732 DC EVSE Adapter wurde speziell für die
Prüfung von DC- und AC-Ladestationen (Mode-4 und Mode-3-Konfigurationen)
entwickelt.Funktionen und Spezifikationen:Kompatible Steckertypen: CCS2, CHAdeMO und
Typ-2-AC-Stecker.Kommunikationsprotokolle: Unterstützt ISO 15118,
DIN 70121, CHAdeMO und AC-EN 61851-1.Fehlersimulationen:CCS2: CP offen, PE
offen, CP kurzgeschlossenCHAdeMO: CP3 offen, PE
offen, CAN-StoppSimulierter EV-Akku: Arbeitet mit 300 V und
5 A.Messmöglichkeiten: Spannungen, Ströme,
und Schutzleiterprüfungen (Vierleiter-Messung).Bluetooth-Verbindung: Nahtlose Integration
mit dem MI 3155 für eine automatisierte Prüfablaufsteuerung.Zusammenspiel der GeräteDie Kombination aus MI 3155 EurotestXD und A1732 DC EVSE
Adapter ermöglicht:
Vollständige
Inbetriebnahme- und Sicherheitsprüfungen von Ladeeinrichtungen
insbesondere DC-Ladestationen.
Live-Messung und Analyse
von Ladeprotokollen, Spannungen und Strömen.
Dokumentation und
Auswertung mit der PC-Software Metrel ES Manager.Dieses Set eignet sich ideal für Fachkräfte, die sowohl
Installationsprüfungen als auch die Prüfung von Ladeinfrastrukturen durchführen
möchten. Es bietet alle notwendigen Funktionen, um den wachsenden Anforderungen
in der Elektromobilität gerecht zu werden.
Der A 1732 DC EVSE Adapter ist ein spezialisiertes
Prüfgerät, das für die elektrische Sicherheits- und Funktionsprüfung von
Ladeeinrichtungen für Elektrofahrzeuge in sowohl Mode-4- (DC EVSE) als auch
Mode-3-Konfigurationen (AC EVSE) ausgelegt ist. Er unterstützt eine Vielzahl von Steckertypen, darunter CCS2-, CHAdeMO- sowie
Typ-2-AC-Stecker, und bietet dadurch eine hohe Vielseitigkeit. In Verbindung mit dem MI 3155 ermöglicht der A 1732-Adapter die Initiierung von
Kommunikationsprotokollen wie ISO 15118, DIN 70121, CHAdeMO sowie
Low-Level-PWM. Darüber hinaus kann er Fehlerzustände an den Control Pilot- (CP-)
Signalleitungen und den Schutzleiter- (PE-) Verbindungen simulieren, um die
Reaktion der EVSE zu prüfen.Wird er zusammen mit dem MI 3155 EurotestXD-Installationsprüfgerät verwendet,
lassen sich mit dem A 1732 DC EVSE Adapter zudem das Ladeprotokoll aufzeichnen,
die erforderlichen Messungen durchführen und die erforderlichen Tests für die
Inbetriebnahme und die regelmäßige Sicherheitsprüfung von Ladeeinrichtungen
vornehmen.MessfunktionenUnterstützung für CCS2-,
CHAdeMO- und AC-EVSE;Funktionsprüfprotokoll
für die Messung von Spannungen und Strömen an den Anschlüssen;Fehlersimulation bei
CCS2 und Typ 2 für CP offen, PE offen und CP kurzgeschlossen;Fehlersimulation bei
CHAdeMO für CP3 offen, PE offen und CAN-Stopp;Bananenmesspunkte für
DC-, AC- und PE-Klemmen;Doppelte PE-Prüfklemmen
(PE(C) und PE(P)) für eine echte 4-Leiter-Rlow-Messung;Bluetooth-Kommunikation
mit dem MI 3155 EurotestXD;Überspannungskategorie
CAT III / 300 V;Unterstützung von CCS
ISO 15118-1 oder DIN 70121 Kommunikation;Unterstützung von
CHAdeMO-Version 0.9.1 und höher;Unterstützung von AC-EN
61851-1 Kommunikation;Simulierter EV-Akku mit
300 V und 5 A.Wichtige MerkmaleKommunikation mit dem A
1732 DC EVSE-Adapter über BluetoothVordefiniertes
Prüfprotokoll für DC-EVSE in der SpeicherstrukturAlle Messungen können
auf dem MI 3155 EurotestXD gestartet und angezeigt werdenPräzise
Vierleiter-Messungen mit 200 mA MessstromIsolationswiderstandsmessung
mit Gleichspannung bis zu 2500 VFunktionstest mit
Live-Ansicht des Ladeprotokolls sowie der Spannungen und Ströme an den
PrüfklemmenFernfehlerauslösung und
ReaktionszeitmessungDC-ImpedanzmessungEntladezeitmessungAsymmetrischer IMD-Test
mit einstellbarem Fehlerwiderstand zwischen 20 kΩ und 640 kΩ in 5
kΩ-SchrittenProgrammierbare AUTO
SEQUENCES* zur individuellen Anpassung des PrüfprotokollsPC-Software Metrel ES
Manager zur Vor- und Nachbereitung von Messungen: Vorbereitung der
Prüfstruktur, Herunterladen der Ergebnisse, Baumansicht, Tabellenansicht,
grafische Darstellung sowie Speichern und Drucken von Berichten

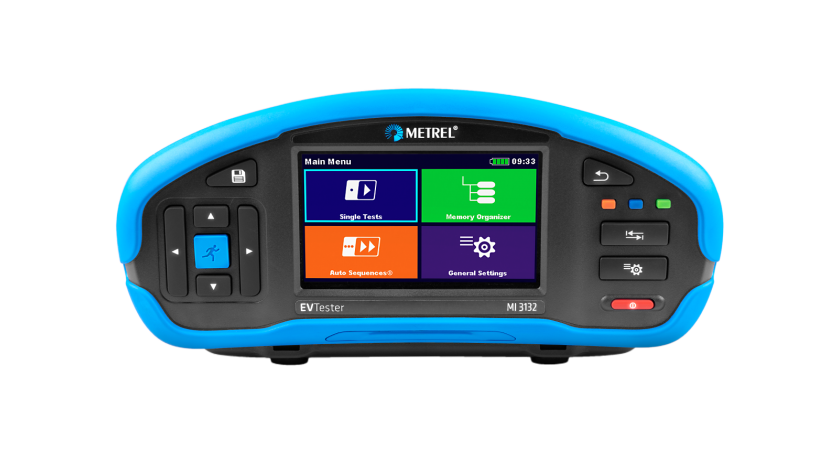

Der MI 3132 EV-Tester ist ein tragbares, batteriebetriebenes Prüfgerät mit ausgezeichnetem IP-Schutz, das speziell für die Prüfung von Elektrofahrzeugen entwickelt wurde. Das Gerät unterstützt die neueste Norm UN ECE R100 Annex 4A, 4B, die für die Messung des Isolationswiderstands von Elektrofahrzeugen vorgesehen ist. Das Gerät hat ein ergonomisches Design mit einer intuitiven Benutzeroberfläche, die einen Speicherorganisator und vollständig programmierbare AUTO-SEQUENZEN umfasst, die über ein großes Farb-Touchscreen-Display verwaltet werden. Darüber hinaus unterstützt das Gerät eine breite Palette von Tests und Messfunktionen, einschließlich 2 A Micro Ohm-Messung, Online-Spannungsüberwachung, Isolationsprüfung bis zu 1500 V sowie Funktions- und Sichtprüfungen.
1- und 3-phasiger Prüfadapter mit Stecker Typ 2 zur Simulation von Ladezuständen und zum Prüfen der Wirksamkeit von Schutzmaßnahmen an E-Ladestationen.

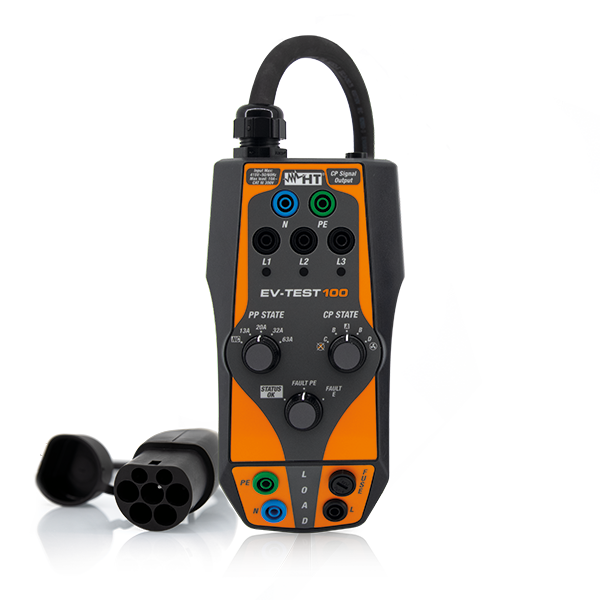

Der EV-Test100 wurde als Zubehör speziell für die Prüfung von E-Ladestationen entwickelt. Er kann zur Simulation von Ladezuständen und zur Prüfung der Wirksamkeit von Schutzmaßnahmen an E-Ladestationen des Typs 3 mit einem Steckverbinder des Typs 2 eingesetzt werden. Die einfache Handhabung in Kombination mit dem Combi G3 bzw. Combi G2 ist garantiert.
Messfunktionen
Universelle 4mm Buchsen für die Verbindung mit einem 1- oder 3 Phasen-Installationstester mittels Messleitungen (Bananenstecker)
Separate Phasenanzeige durch drei LEDs zur einfachen Spannungsüberprüfung
Proximity Pilot (PP) Drehschalter zur Simulation unterschiedlicher Strombelastbarkeiten von Ladekabeln
Control Pilot (CP) Drehschalter für die Simulation des elektrischen Fahrzeugstatus A, B,C D
Fehler Drehschalter zur Simulation eines Kurzschlusses zwischen CP und PE (Zustand E = Fehler)
Simulation PE-Fehler (Erdungsfehler)
Anschluss für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adapter (=simuliertes Elektrofahrzeug) und Ladestation
Typ 2-Stecker für den Anschluss an der Ladestation auch bei fest angeschlossenem Ladekabel

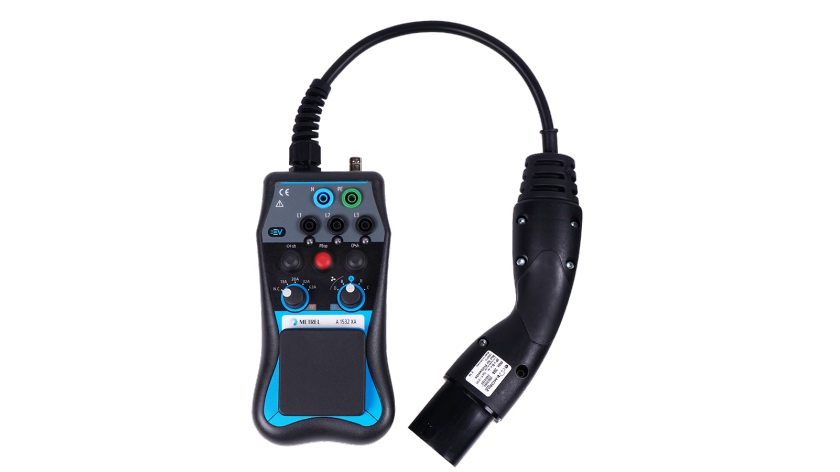

Der Adapter A 1532 EVSE XA eignet sich für elektrische Sicherheits- und Funktionsprüfungen von EVSEs gemeinsam mit den unterstützten METREL-Anlagenprüfgeräten. Er ist für das Testen von Mode-3-EV-Versorgungsgeräten mit einem Typ-2-Stecker ausgelegt. Die XA-Version unterstützt dreiphasige Lasttests mit bis zu 13 A sowie verschiedene Fehlertypen, darunter „PE offen“. Mithilfe der Metrel AutoSequencen®, welche in den neueren Multifunktionstestern vordefiniert sind, kann die komplette EVSE-Ladestation (Schritt für Schritt) per Knopfdruck sowohl elektrisch als auch funktionell getestet werden. Mit MESM kann ein professioneller stationsbasierter Bericht erstellt werden.
