C.A 8345 Leistungsanalysator mit PA32ER

Der CA 8345 ist ein Leistungsanalysator und Spannungsqualitätsprüfer Class A.

Der handliche Leistungs-Analyzer ist besonders für Prüf- und Wartungsdienste von industriellen und gewerblichen Anlagen bestimmt. Der CA 8345 liefert Ihnen sofort einen genauen Überblick über die wichtigsten Qualitätsmerkmale des elektrischen Netzes, ist für jeden Anlagentyp geeignet und erkennt automatisch den Typ des angeschlossenen Stromsensors.

Die Bedienung erfolgt über die komfortable und intuitive Bedienoberfläche. Das große LCD-Touchscreen Display zeigt alle Werte übersichtlich an. Des Weiteren lässt sich jederzeit eine mehrsprachige Online-Hilfe aufrufen.

Die Messungen des C.A.8345 zeichnen sich durch hohe Genauigkeit aus. Er berechnet aus ihnen viele Werte und verfügt über zahlreiche Bearbeitungsfunktionen. Somit bietet er Ihnen stets einen Überblick über sämtliche Messwerte, die für die Überwachung von elektrischen Verteilungsnetzen und die Steigerung der Energieeffizienz notwendig sind. Auch die Kosten des verbrauchten Stroms lassen sich sehr schnell ermitteln.

Wie in der IEC-Norm 61000-4-7 zur Elektromagnetischen Verträglichkeit vorgeschrieben, zeigt der Analysator die vorhandenen Oberschwingungen und die Zwischenharmonischen an. Gleichzeitig erkennt das Gerät auch die über das Netz laufenden Powerline-Ströme.

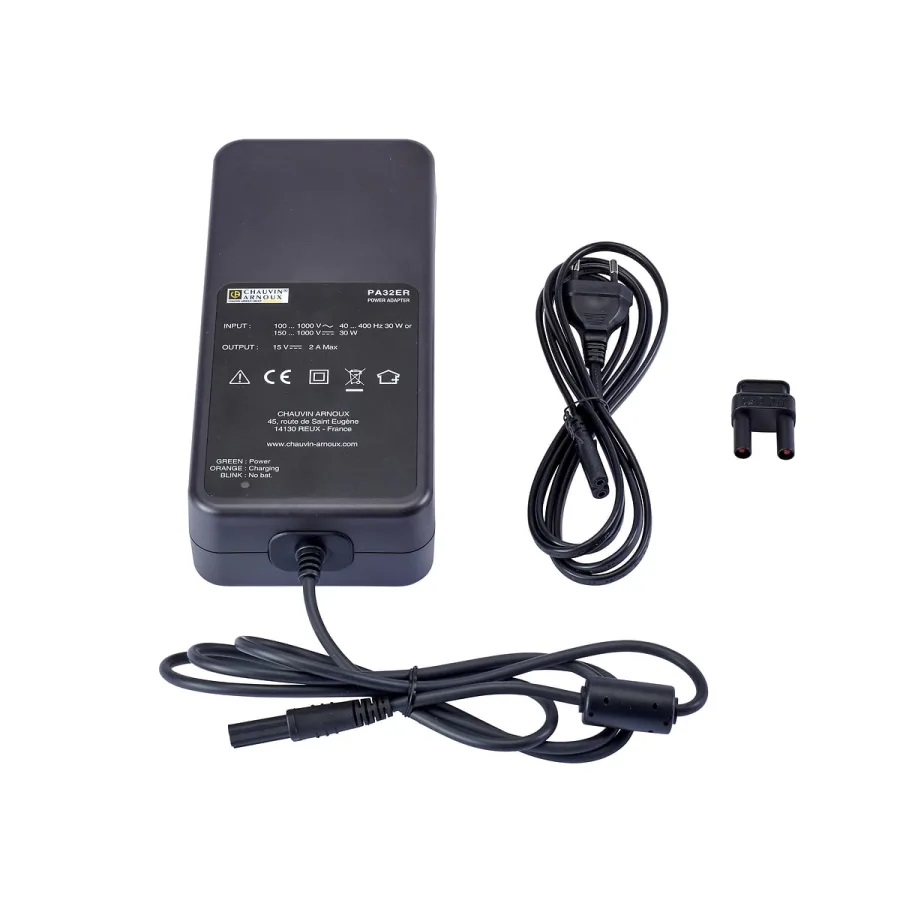

Diese Variante des C.A 8345 beinhaltet das Netz- / Ladegerät PA32ER. Das PA32ER lässt sich zusätzlich mit Sicherheitssteckern direkt an AC- oder DC-Stromnetze bis 1.000 V zwischen Phasen oder Phase und Neutralleiter anschließen. Alternativ erhalten Sie den CA 8345 auch mit dem Netz- / Ladegerät PA40W-2, das den Analysator bei langen Einsätzen mit Strom versorgt und gleichzeitig den eingebauten Akku auflädt.

Der Chauvin Arnoux CA 8345 überwacht alle im Netz auftretenden Ereignisse:

• Trend- und Veränderungsdiagramme der Netzparameter
• Einstellbare Alarme, mit der Möglichkeit, E-Mails an den Benutzer zu senden
• Transienten von 2,5 µs
• Stoßwellen mit 12 kV über die Dauer von 500 ns
• TrueInrush-Erfassung, zur Erkennung von hohen Einschaltströmen ….

Im Überwachungsmodus (Monitoring) zeichnet das Gerät die Messdaten über eine bestimmte Zeit auf, um die Spannungsqualität gemäß der Norm EN 50160 zu analysieren. Zusätzlich zur auswechselbaren SD-Karte oder einem USB-Stick lassen sich die Messdaten des CA 8345 mittels USB-Verbindung, Fernverbindung, Wifi (direkt oder über Server) oder RJ45 übermitteln. Im Modus als IRD-Server können die Messdaten von jedem Ort der Welt her abgefragt werden.

Mit der Software Power Analyzer Transfer (PAT3) lassen sich alle vorgenommenen Messungen verarbeiten und auswerten.
